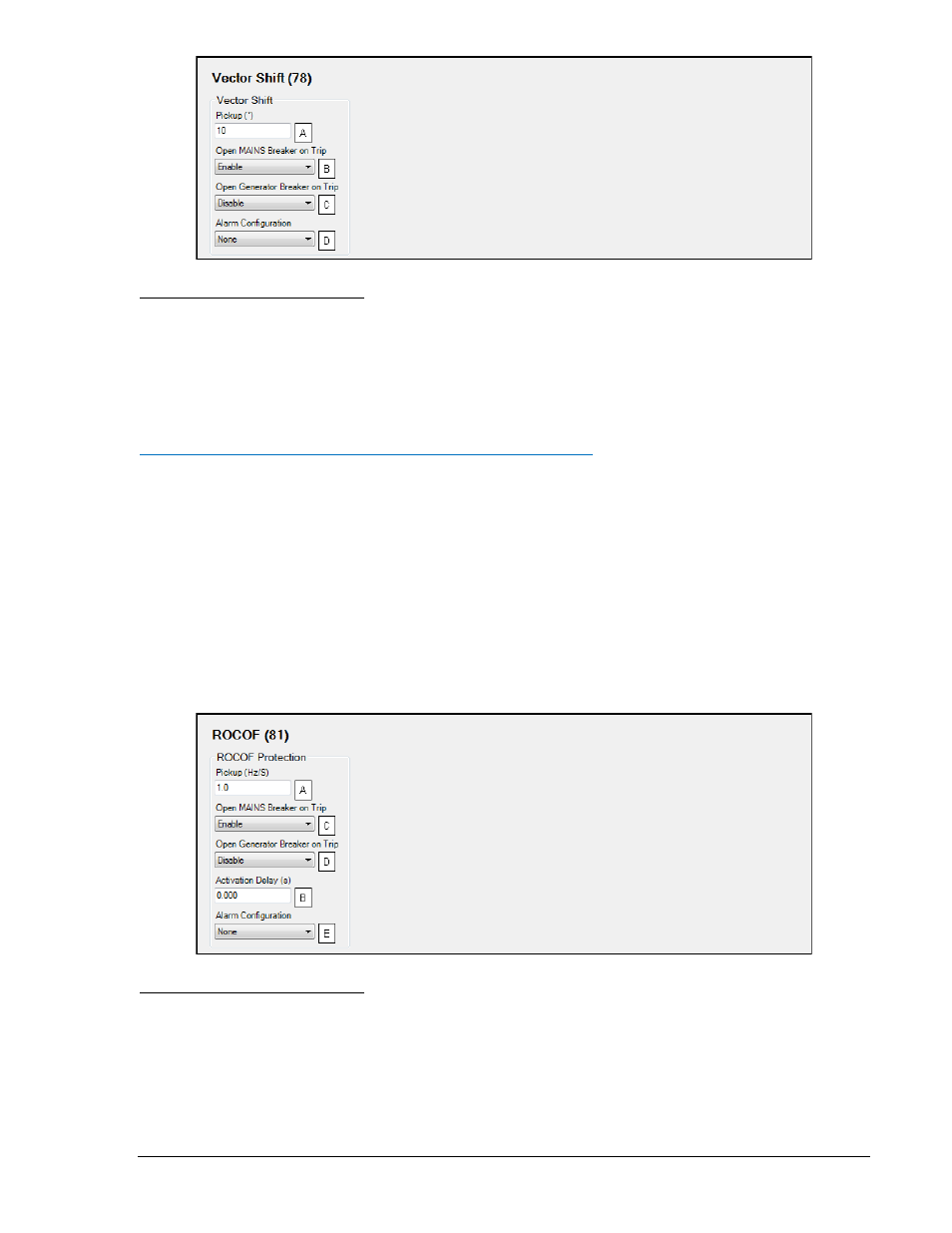

Рисунок 4-59. Установки защиты сдвига вектора
A
Pickup (Срабатывание): регулируется от 2 до 90° с шагом 1°.
B
Open Mains Breaker on Trip (По срабатыванию разомкнуть выключатель сети): Отключена или
включена.
C
Open Generator Breaker on Trip (По срабатыванию разомкнуть выключатель генератора):
Отключена или включена.
D
Ala
rm Configuration (Конфигурация сигналов тревоги): Аварийная, предупредительная
сигнализация, состояние.
Защита от скорости изменения частоты ROCOF (81)
ROCOF (скорость изменения частоты) отключает выключатель, при высокой скорости изменения
частоты, которая вызвана мгновенным изменением нагрузки. Отключение будет происходить, елси
скорость изменения частоты превысит уставку
A
и выдержку времени
B
. Данная защита отключает
выключатель системы
C
или генераторный выключатель
D
при срабатывании. Дополнительная
настройка
E
обеспечивает вывод аварийной, предупредительной сигнализации и состояния при
отключении. Состояние отключения элемента скорости изменения частоты ROCOF (81) доступно
из BESTlogicPlus, если защита сконфигурирована на аварийную, предупредительную
сигнализацию или состояние.
Защита от изменения частоты ROCOF (81) выполнена с использованием защелки. Она
сбрасывается путем нажатия на кнопку Reset на передней панели или путем отключения DGC-
2020 (Off mode).
Уставки защиты от изменения частоты в BESTCOMSPlus (DGC-2020, Generator Protection, Loss of
MAINS Protection, ROCOF (81)) представлены на Рисунок 4-60.
Рисунок 4-60. Установки защиты ROCOF
A
Pickup (Срабатывание): Adjustable from 0.2 to 10 Hz/s in 0.1 Hz/s increments.
B
Activation Delay (Выдержка активации): Adjustable from 0 to 10 seconds in 0.001 s increments.
C
Open Mains Breaker on Trip (По срабатыванию разомкнуть выключатель сети): Enable or
Disable.
D
Open Generator Breaker on Trip (По срабатыванию разомкнуть выключатель генератора):
Enable or Disable.
E
Alarm Configuration (Конфигурация сигналов тревоги): Аварийная, предупредительная
сигнализация, состояние.
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-77
