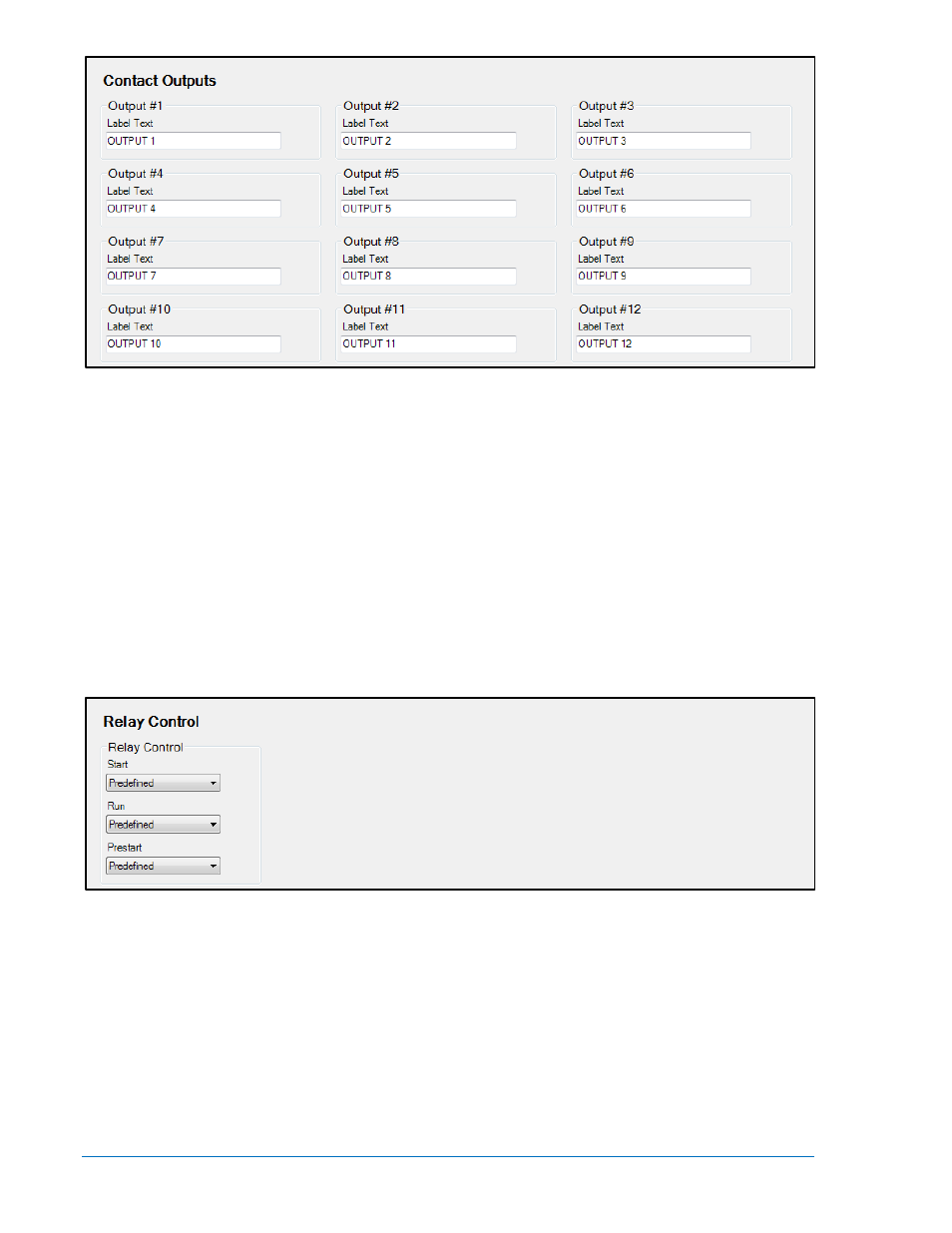

Рисунок 7-29. Экраны проводника настроек, программируемых выходов, дискретных выходов
Каждому выходу может быть назначено название описывающее его использование. Это название
будет появляться в программируемой логике BESTlogicPlus, что позволяет внести большую
ясность в программу и сделать программирование более легким.
Run Relay, Pre-Start Relay, and Sta
rt Relay (Реле Run, Pre-Start и Start)
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > RELAY CONTROL
(НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > УПРАВЛЕНИЕ РЕЛЕ)
В некоторых системах, было бы удобным изменить стандартную функциональность DGC-2020 для
реле Run, Pre-Start и Start. Если генератор не требует функции предстарта, то возможно
использование реле Pre-Start на 30A для каких-либо других функций. Эти реле могут быть
сконфигурированы одним из двух способов. Первый, работать с первоначально заложенной
функциональностью. Второй, сделать реле программируемым, в этом случае управление реле
производится из программируемой логики BESTlogicPlus аналогично обычными программируемым
релейным выходам.
На рисунке 7-30 представлен экран Relay Control (Управление реле), который используется для
настройки работы этих реле с предопределенной или программной логикой.
Рисунок 7-30. Экраны проводника настроек, системных параметров, управления реле
Для каждого реле (Start, Run, Pre-Start) выбирается предопределенный или программный принцип
работы.
Если для реле выбрана настройка Programmable, то оно становится доступным из
программируемой логики BESTlogicPlus как логический элемент. Элементы называются Start
Output, PreStart Out
и Run Output. Предопределенная функциональность доступна как логический
вход. Если для режима работы реле выбрана настройка Programmable, подключите
соответствующую предопределенную входную функцию к реле, и оно будет работать, как если бы
был выбран режим Predefined. Однако, возможны и другие логические схемы позволяющие
добиться гибкой работы. Если выбрана настройка Programmable для реле, а в логической схеме
реле нигде не используется, то оно никогда не сработает.
Пример подключения предопределенного входа напрямую на программируемый релейный выход
для всех трех реле представлен на рисунке 7-31.
