Техобслуживание, Техобслуживание -9 – Инструкция по эксплуатации Basler Electric DGC-2020
Страница 441

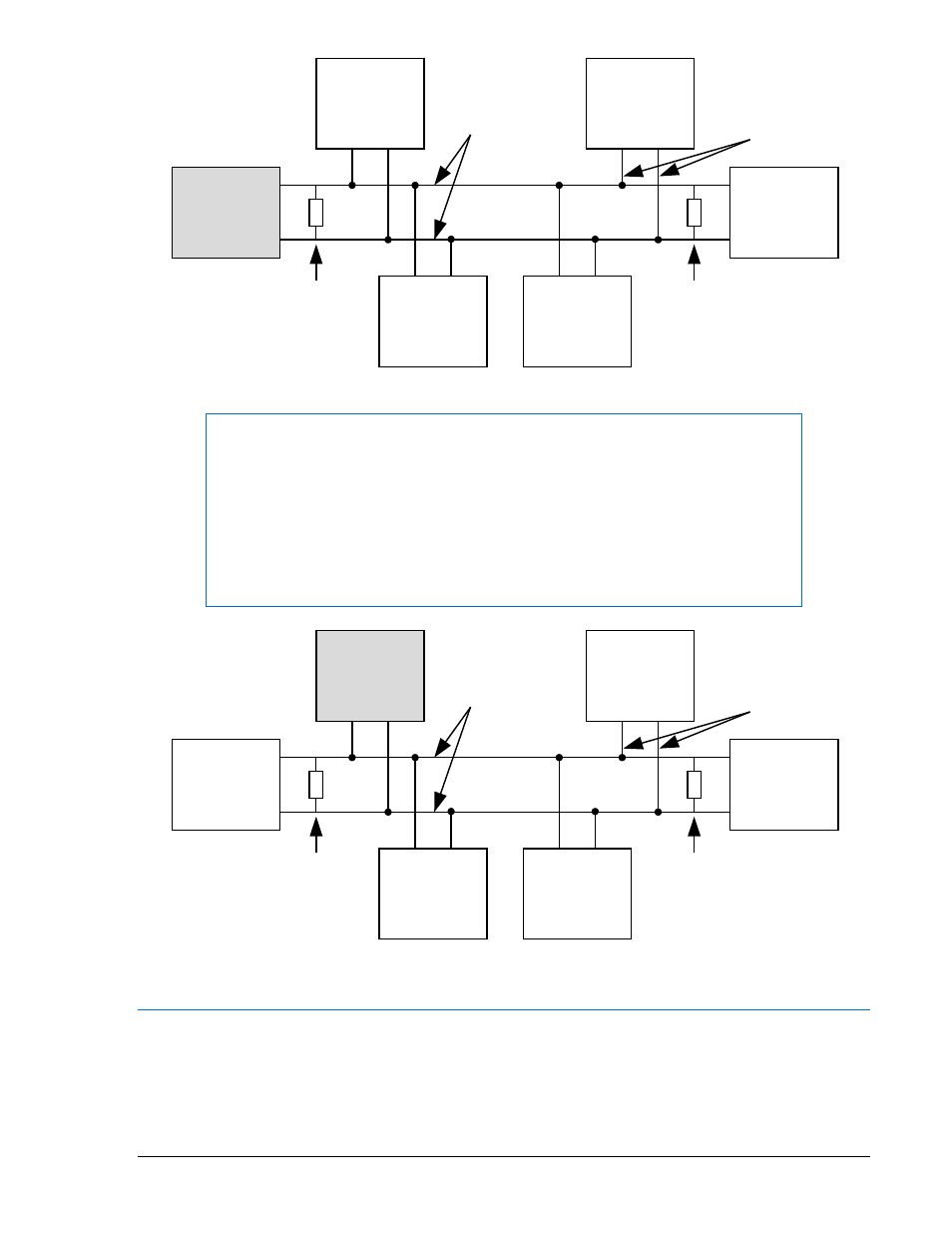

Рисунок 10-5. Интерфейс CAN Bus с CEM-2020 в качестве оконечного устройства на шине
ПРИМЕЧАНИЯ
1.
Если CEM-2020 является оконечным устройством на шине J1939, то
параллельно выводам P1-LO (CANL) and P1-HI (CANH) должен быть
подключен резистор 120 Ом, 0,5 Вт.
2.
Если CEM-2020 не является частью шины J1939, ответвление от CEM-
2020 к шине не должно превышать 914 мм в длину.
3.
Максимальная длина шины, без ответвлений, не должна превышать 40 м.
4.
Экран шины J1939 должен быть заземлен только в одной точке. Если
точка заземления не принципиальна, не заземляйте экран к CEM-2020.
Рисунок 10-6. Интерфейс CAN Bus с DGC-2020 в качестве оконечного устройства на шине
Техобслуживание
Периодическое обслуживание включает в себя проверку соединений CEM-2020 на чистоту
и надежность. CEM-2020 собран с применением поверхностного монтажа, таким образом Basler
Electric рекомендует производить ремонтные работы только персоналом Basler Electric.
AEM-2020
(Optional)
CEM-2020
Other
Devices
P0053-60
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
DGC-2020
120 ohm
Termination
Bus
Stub
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-61
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
120 ohm
Termination
Bus
Stub
9400273990 Bep. X1
DGC-2020 CEM-
2020 (Дискретный модуль расширения)
10-9
