генератора на экране номинальных параметров Уставка срабатывания вводится по вторичному
току ТТ (DGC-2020)
A
. При получении сигнала на дискретном входе, определяющем однофазные
измерения, DGC-2020 автоматически переключится с группы уставок для трехфазной системы на
параметры однофазной системы.
При потере возбуждения, генератор начинает вести себя как большая индуктивность. Генератор
начинает потреблять большое значение реактивной мощности. Элемент 40Q действует по
принципу, что если генератор начинает потреблять реактивную мощность вне пределов
нагрузочной кривой генератора, значит, он потерял нормальный ток возбуждения. Элемент 40Q
следит за трехфазной реактивной мощностью при трехфазной конфигурации или за однофазной
мощностью, соответственно при однофазной конфигурации. Элемент защиты следит за
соответствием реактивной мощности и кривой нагрузки, определяемой уставкой 40Q. См. Рисунок
4-56.

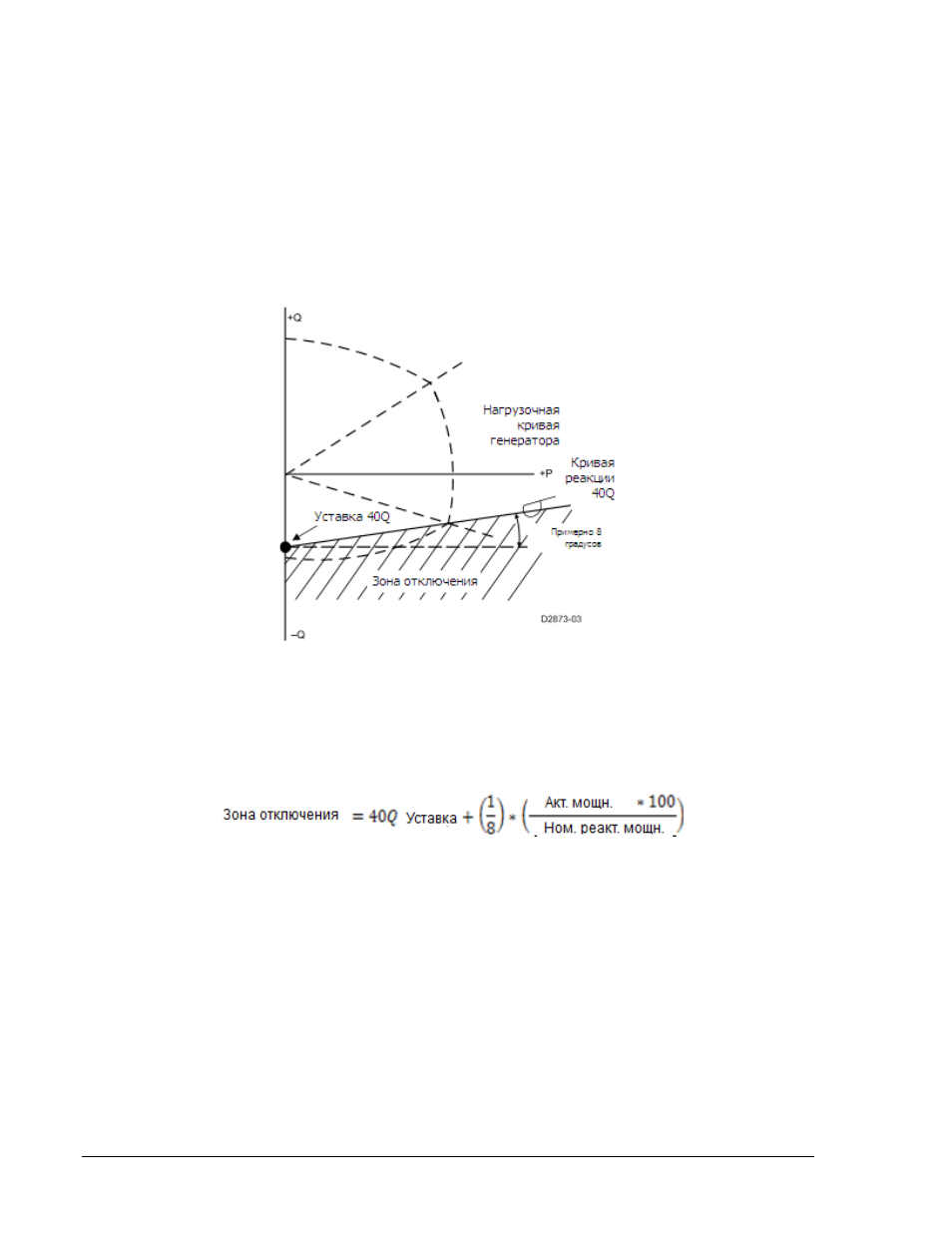

Рисунок 4-56. Нагрузочная кривая генератора и кривая работы 40Q
Если реактивная мощность внутри зоны отключения (tripping region) в течении выдержки времени
B
,
возникнет сигнал о потере возбуждения. Возникновение условий срабатывания элемента может
использоваться для запуска предупредительной
C
или аварийной сигнализации
C
(отключение).
Срабатывание защиты также может быть сконфигурировано на срабатывание выходного контакта.
Для определения зоны отключения DGC-2020 использует следующее выражение:
где зона отключения и уставка элемента заданы в процентах от номинальной реактивной
мощности.
Гистерезис
D
задает значение возврата защитной функции.
Рекомендуется применять выдержку времени
B
. Небольшая дополнительная выдержка времени
гарантирует отсутствие ложного отключения при колебаниях мощности в системе.
Элемент защиты блокируется, если выбрано значение “None” параметра Alarm Configuration.
Состояние элемента доступно в программируемой логике BESTlogicPlus когда выбрано значение
“Status Only”.
Параметры защиты от потери возбуждения BESTCOMSPlus
®
(DGC-2020, Generator Protection, Loss
of Excitation) показаны на Рисунок 4-57.
