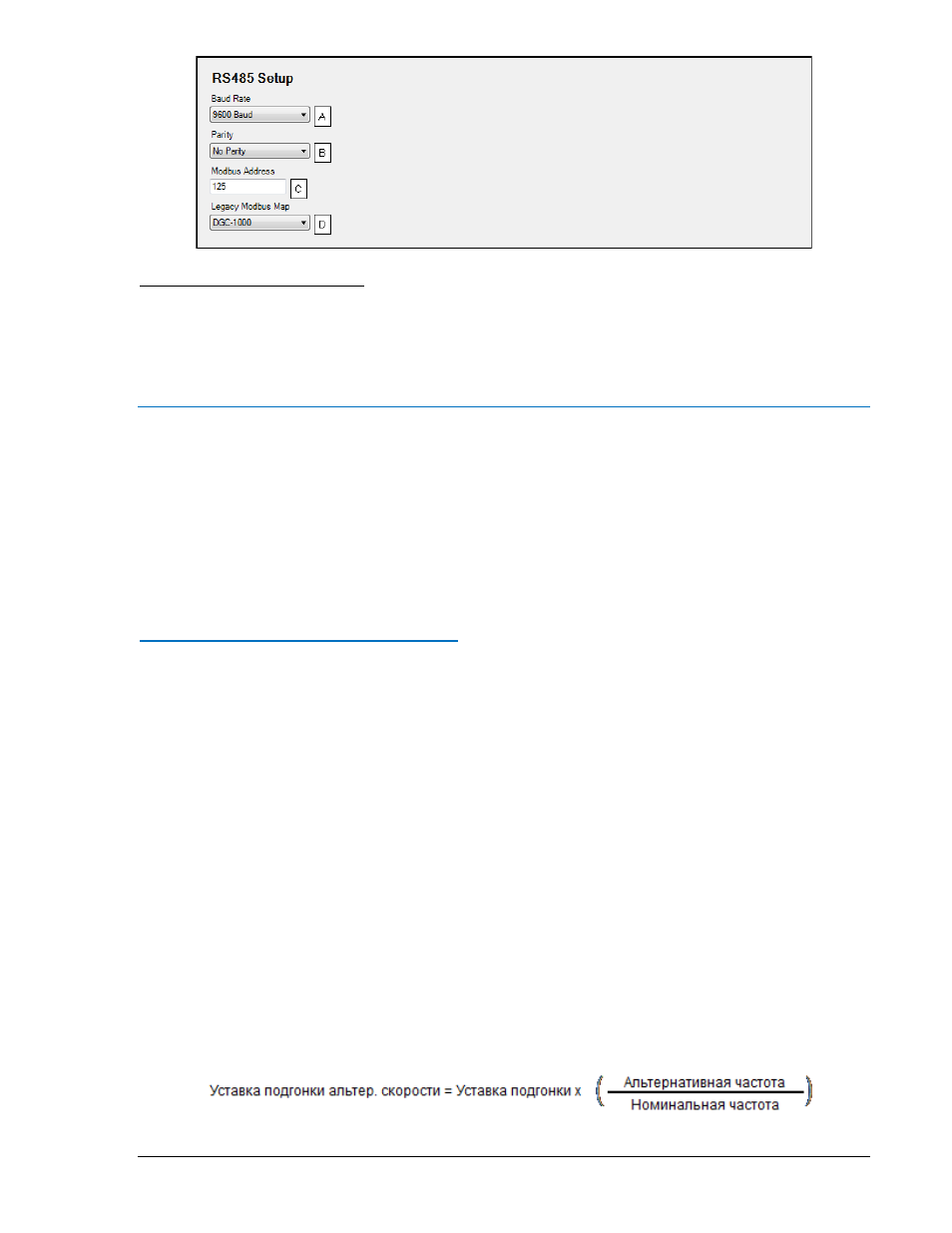

Рисунок 4-24. Настройка RS-485
A
Baud Rate (Скорость в бодах): Могут быть выбраны скорости 1200, 2400, 4800 или 9600 бод.
B
Parity (Четность): No Parity, Odd Parity или Even Parity.
C
Modbus Address (Адрес Modbus): Значение в диапазоне 1 - 247 с шагом 1.
D
Legacy Modbus Map (карта Modbus для устаревших моделей): DGC-2000 or DGC-1000
Системные параметры
Системные параметры, конфигурируемые в DGC-2020 для применения в специфических условиях,
делятся на восемь групп: системные установки и номинальные параметры, настройка удаленного
модуля, установки стартера, настройка модуля, автоматический перезапуск, исполнительный
таймер, измерительные трансформаторы, релейное управление, автоматическое обнаружение.
Системные и номинальные параметры
Следующие параметры используются для конфигурирования DGC-2020 при использовании в
специфичных условиях. См. Рисунок 4-25 с системными параметрами и Рисунок 4-26 с
номинальными параметрами. Нажмите кнопку Edit на экране Номинальные параметры (Rated
Data)
для ввода изменений в параметры, по окончании для сохранения нажмите кнопку Save.
Настройка измерительных трансформаторов описана далее в этом разделе.
Электрические параметры установки
Электрические параметры установки, используемые в DGC-2020 включают тип соединения,
номинальную мощность и номинальное напряжение.
Тип соединения установки
A
поддерживаемый DGC-2020 включает трехфазную систему
(треугольник, звезда и четырехпроводный треугольник) и два однофазных (измерения линейных
напряжений AB или AC).
Типы подключения для определения шины
B
включают однофазный и трехфазный тип (только в
оборудовании версии 3).
Настройка порядка чередования фаз (The Phase Rotation
C
) позволяет выбрать один из порядков
ABC или CBA в соответствии реальным с подключением к машине. DGC-2020 расчитывает угол
мощности как угол между вектором напряжения AB и вектором тока фазы B, затем вводит угол
компенсации основываясь на настройке порядка чередования фаз. Если реальное подключение к
машине не будет соответствовать настройке порядка чередования фаз, то расчет угла мощности
будет неверным, что станет результатом неверных активной мощности, реактивной мощности,
коэффициента мощности.
DGC-
2020 совместим с установками мощностью
D
до 99 999 кВт и напряжением
E
до 99 999 В.
Установка типа системы (System Type setting
F
) используется совместно с логикой замыкания
выключателя на шины без напряжения. Для дополнительной информации , см.Главу 3,
Функциональное Описание, Логика замыкания выключателя на шины без напряжения.
Установка Alternate Frequency setting
G
определяет номинальную скорость машины для функции
подгонки скорости, когда логический элемент альтернативной частоты включен. DGC-2020
пересчитывает уставку функции подгонки по формуле:
Например, машина имеет номинальную частоту 60 Гц, уставка подгонки скорости 59.5 Гц, а
альтернативная частота 50 Гц. Если логический элемент альтернативной частоты включен, DGC-
