Инструкция по эксплуатации Basler Electric DGC-2020
Страница 237
Remote Contact Inputs (удаленные дискретные входы)
При использовании опционального CEM-2020 (дискретного модуля расширения) на экране
отображаются состояние удаленных дискретных входов, конфигурируемых предупредительных и
аварийных сигналов. Состояние TRUE соответствует красному свечению светодиодов. См.

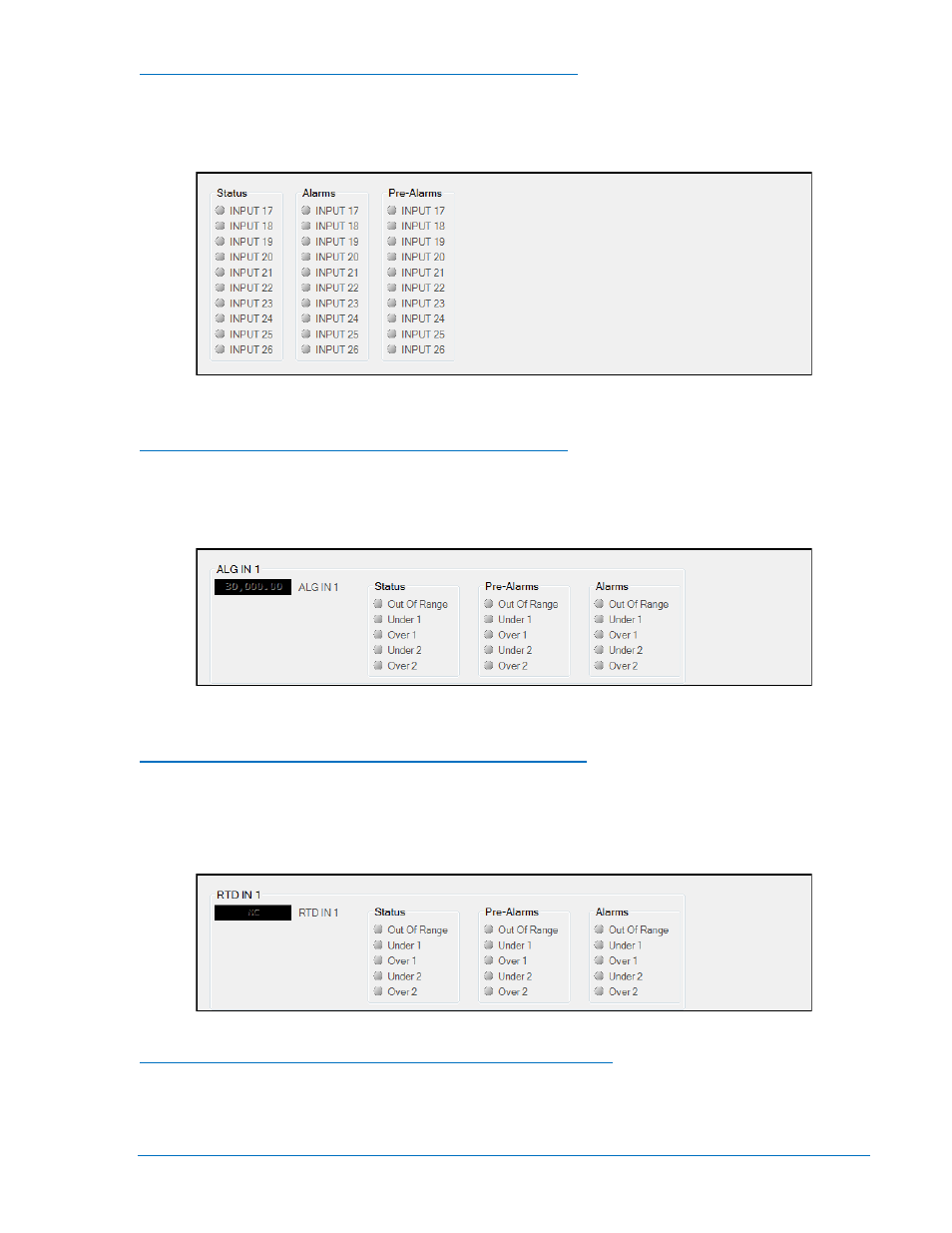

Рисунок 4-90. Экран Metering, Inputs, Remote Contact Inputs
Remote Analog Inputs (удаленные аналоговые входы)
При использовании опционального AEM-2020 (аналогового модуля расширения) на экране
отображаются состояние удаленных аналоговых входов, конфигурируемых предупредительных и
аварийных сигналов. Состояние TRUE соответствует красному свечению светодиодов. См.
Рисунок 4-91. Для примера показан аналоговый вход #1.
Рисунок 4-91. Экран Metering, Inputs, Remote Analog Inputs
Remote RTD Inputs (удаленные входы термодатчиков)
При использовании опционального AEM-2020 (аналогового модуля расширения) на экране
отображаются состояние удаленных входов термодатчиков, конфигурируемых предупредительных
и аварийных сигналов. Состояние TRUE соответствует красному свечению светодиодов. См.
Рисунок 4-92. Для примера показан вход термодатчика #1.
Рисунок 4-92. Экран Metering, Inputs, Remote RTD Inputs
Remote Thermocouple Inputs (Удаленные входы термопар)
При использовании опционального AEM-2020 (аналогового модуля расширения) на экране
отображаются состояние удаленных входов термопар, конфигурируемых предупредительных и
аварийных сигналов. Состояние TRUE соответствует красному свечению светодиодов. См.
Рисунок 4-93. Вход термопары #1 показан для примера.
9400273990 Bep. X1
Программное обеспечение DGC-2020 BESTCOMSPlus®
4-115
