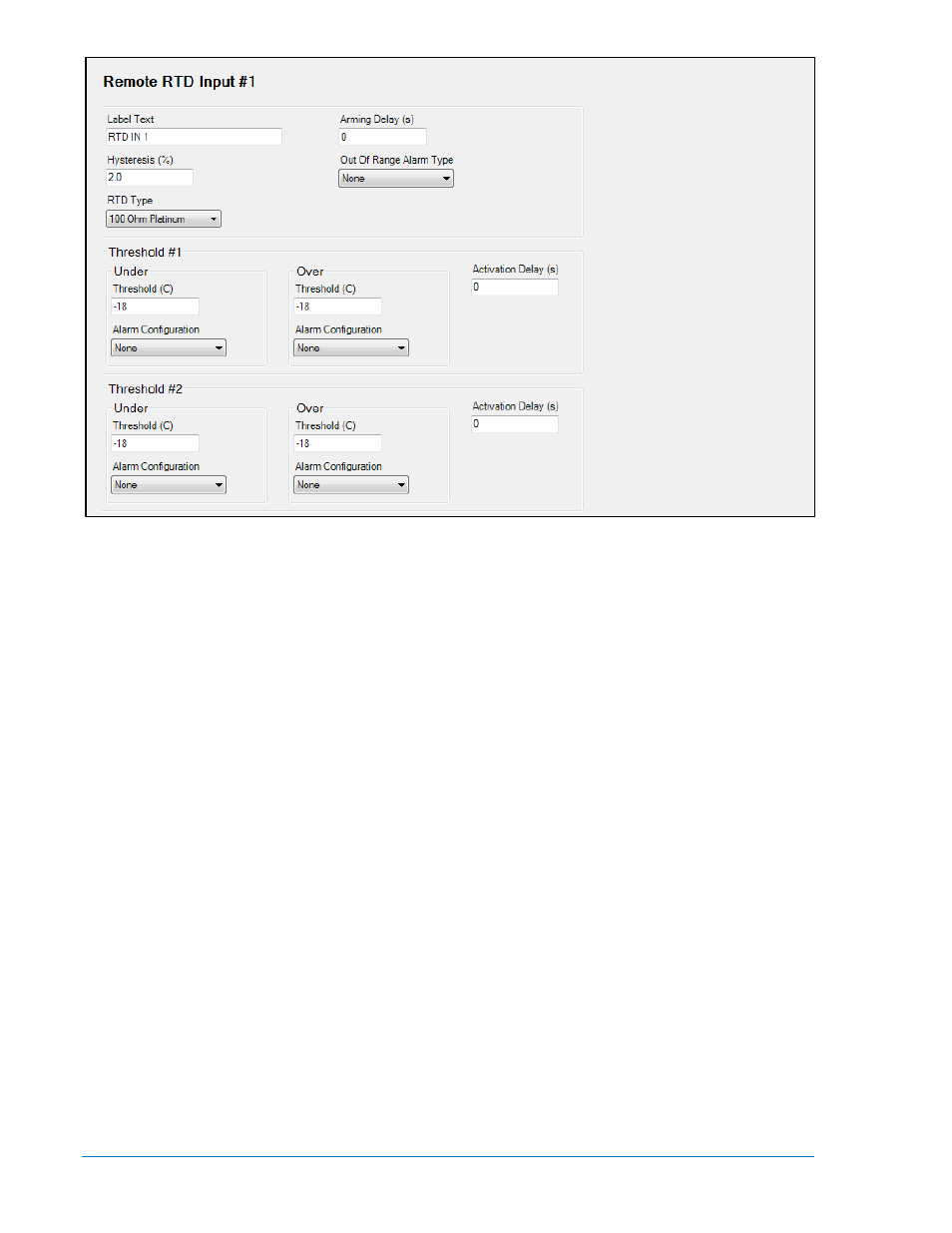

Рисунок 7-27. Экраны проводника настроек, программируемых входов, удаленных RTD входов
Конфигурируемые параметры:
1. Label Text –
введите текст описывающий значение входа. Этот текст появляется рядом с
входом в программируемой логике BESTlogicPlus и в журнале событий, если вход определен на
аварийный или предупредительный сигнал.
2. Hysteresis (%) –
введите значение, которое будет соответствовать гистерезису срабатывания
уставки. Это позволит предотвратить многократное срабатывание уставки.
3. RTD Type –
выберите 100 Ом Platinum (Платина) или 10 Ом Copper (Медь) в соответствии с
типом RTD, который будет подключаться ко входу.
4. Arming Delay –
это выдержка времени, которая отсчитывается после запуска двигателя, по
истечении которой начинается мониторинг входа. Установите выдержку времени в 0, если
требуется постоянный мониторинг, включая состояние, при котором двигатель остановлен.
Ненулевые значения позволяют начать контроль входа после запуска двигателя.
5. Out-of-Range Alarm Type –
когда сигнал на аналоговом входе выходит за допустимые пределы
(которые определены параметрами Min и Max Input напряжения и тока) будет выводится
сообщение об этом. Если будет выбрано Alarm или Pre-Alarm, то сработает сигнализация. Если
выбрано Status Only, то будет отображаться только состояние в программируемой логике
BESTlogicPlus
, срабатывания сигнализации не будет.
6. Threshold 1 and Threshold 2 –
эти настройки идентичны тем, которые применяются для
удаленных аналоговых входов. Смотрите инструкции по настройке в параграфе
Конфигурирование удаленных аналоговых входов на AEM-2020 для конфигурирования этих
уставок.
Конфигурирование удаленных входов термопар на AEM-2020.
Многие настройки удаленных входов термопар похожи на настройки удаленных аналоговых
входов. См. рисунок 7-28.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE INPUTS > THERMAL INPUTS
> THRM CPL 1 and 2 (НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВХОДЫ > ВХОДЫ ТЕРМОДАТЧИКОВ
> ТЕРМОПАРА 1 и 2)
