б. Генераторный выключатель
i.
Перетащите элемент Gen Breaker в логическую схему.
ii.
Подключите элемент выключателя к замыкающему и размыкающему выходу,
который управляет выключателем.
iii.
Подключите физический вход или удаленный вход к блок-контакту выключателя
(замкнут при замкнутом выключателе, разомкнут при разомкнутом
выключателе) и назначьте на вход логического элемента выключателя Status
(Состояние). Это единственный способ индикации состояния выключателя на
DGC-2020.
iv.
Если необходимо иметь физические выходы для управления замыканием и
размыканием выключателя, подключите физические входы размыкания и
замыкания к элементу выключателя. Помните, что эти входы являются
импульсными, и при одновременной их подаче состояние выключателя не
будет изменяться. Если нет необходимости иметь входы команд управления
выключателя, подключите вход “Logic 0” к входам замыкания и размыкания
блока выключателя.
в. Нажмите кнопку Save для сохранения логики.
г. Из меню Communication (Связь), выберите Upload Logic (Выгрузить логику) для
выгрузки логики в DGC-2020, если есть подключение к нему, или сохранить настройки,
если работа ведется автономно.

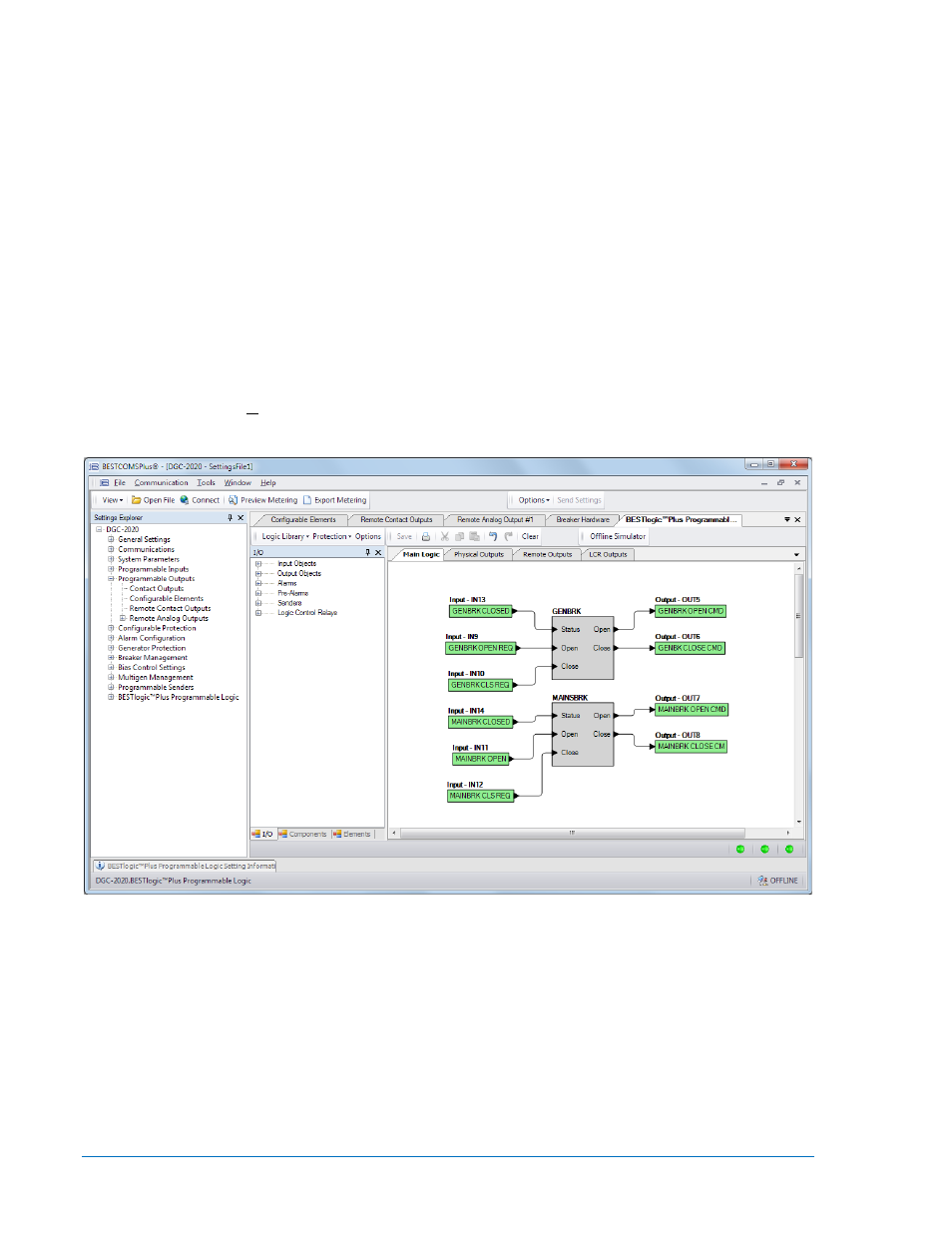

Рисунок 7-66. Проводник настроек, программируемая логика BESTlogicPlus
5.
Установите параметры для обнаружения стабильного состояния и аварии в системе и на
генераторе в SETTINGS EXPLORERBREAKER MANAGEMENTBUS CONDITION
DETECTION.
а. Измерения генератора. См. Рисунок 7-67
Путь навигации на передней панели: SETTINGS > BREAKER MANAGEMENT > BUS
CONDITION DETECT (НАСТРОЙКИ > УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯМИ >
ОБНАРУЖЕНИЕ СОСТОЯНИЯ ШИНЫ)
iv.
установите уровень напряжения, при котором будет считаться, что его нет на
шинах, и уставку времени. Когда напряжение на генераторе или на шинах будет
ниже данного уровня и время превысит уставку времени, напряжение на
генераторе или на шинах будет считаться нулевым.
