РАЗДЕЛ 6 • МОНТАЖ
Общая информация
Контроллеры DGC-2020 доставляются в прочной картоновой упаковке для предотвращения
повреждений. При получении системы проверьте номер изделия на совпадение с требованиями и
упаковочным листом. Проверьте изделие на отсутствие повреждений, а при их наличии
немедленно обратитесь к перевозчику и сообщите в региональный офис по продажам Баслер
Электрик, представительство Баслер Электрик.
Если устройство не будет сразу же монтироваться, то следует его хранить в оригинальной
упаковке в сухом и чистом месте.
Конструкция
Контроллеры DGC-2020 поставляются для монтажа снаружи шкафа. Передняя панель устройства
защищена от влаги, соляного тумана, пыли, грязи, химического воздействия. Контроллеры DGC-
2020 монтируются с помощью четырех встроенных винтов М10X24. Момент затяжки для данного
крепления не должен превышать 25 фунтов на дюйм (2.8 Н∙м).
Монтаж
Размеры для выреза панели и просверливания отверстий представлены на рисунке 6-1.
Горизонтальный размер между отверстиями в 10.75 дюймов и имеет допуск +0.01/–0.01 дюймов.
Горизонтальный размер выреза в 10.38 дюймов имеет допуск +0.04/–0 дюймов. Вертикальный
размер между отверстиями в 7.25 дюймов имеет допуск +0.01/–0.01 дюймов. Вертикальный
размер выреза в 6.88 дюймов имеет допуск +0.04/–0 дюймов. Общие размеры представлены на
рисунке 6-2. Все размеры указаны в дюймах и миллиметрах (в скобках).

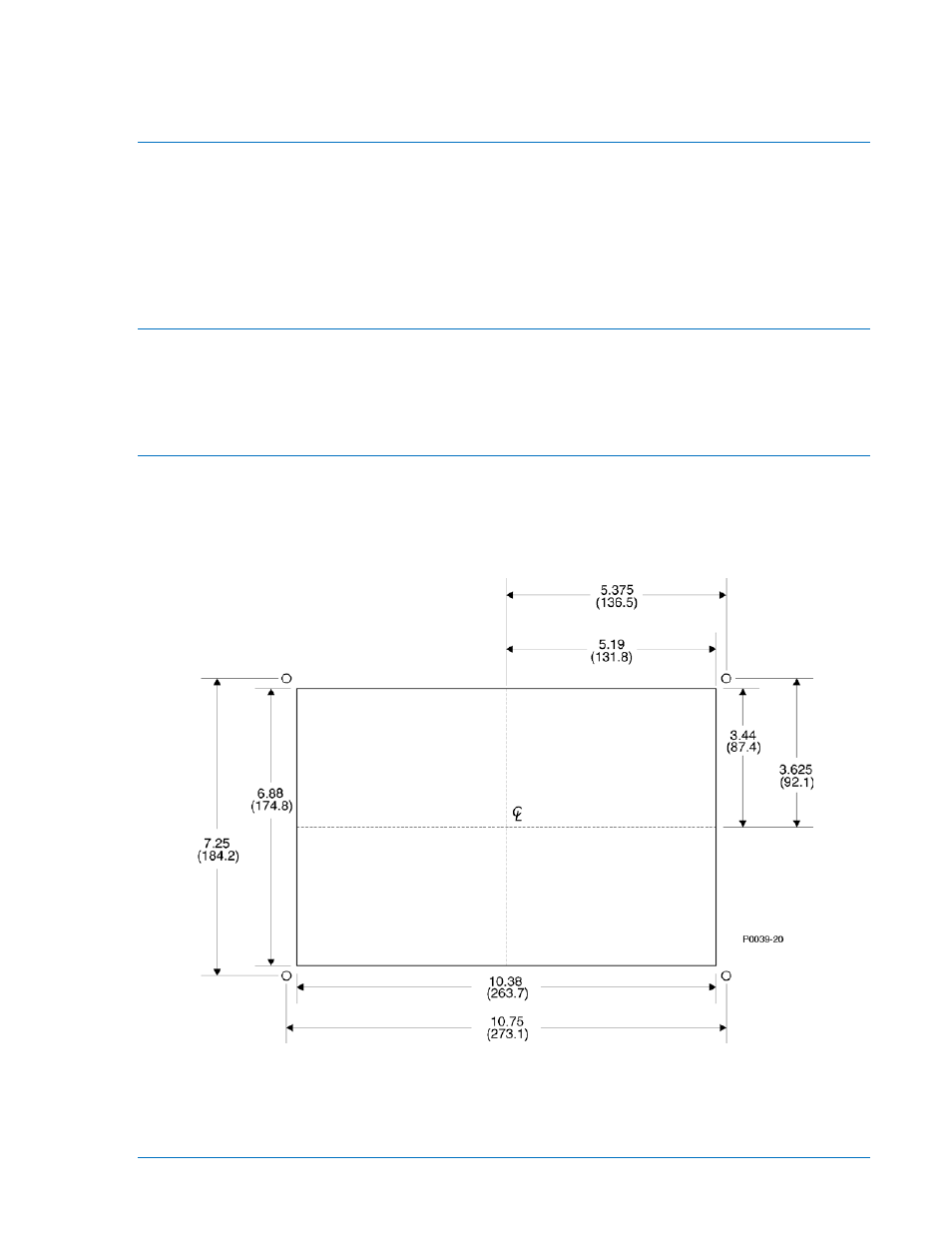

Рисунок 6-1. Вырез для панели и расстояния между отверстиями
9400273990 Bep. X1 DGC-
2020 Монтаж
