на входе максимальное значение. Этот параметр не может быть
сконфигурирован, если PF Setpoint Source установлен в User Setting. Следует
помнить, что отрицательное значение используется для обозначения
опережающего коэффициента мощности, а положительное – отстающего
коэффициента мощности.
xxiii. PF Analog Min -
эта настройка определяет значение реактивной мощности,
которая требуется при установленном PF Setpoint Source в аналоговый вход и
на входе минимальное значение. Этот параметр не может быть
сконфигурирован, если PF Setpoint Source установлен в User Setting. Следует
помнить, что отрицательное значение используется для обозначения
опережающего коэффициента мощности, а положительное – отстающего
коэффициента мощности.
ж. Сконфигурируйте параметры запросов пуска и останова (если включены запросы пуска
и останова)
i.
Конфигурирование параметров запроса пуска и останова
Параметры пуска и останова находятся в BESTCOMSPlus® в SETTINGS
EXPLORER
DGC-2020MULTIGEN MANAGEMENTDEMAND START/STOP.
См. рисунок 7-61
Путь навигации на передней панели: SETTINGS > MULTIGEN MANAGEMENT >
DEMAND START STOP (НАСТРОЙКИ > УПРАВЛЕНИЕ НЕСКОЛЬКИМИ
ГЕНЕРАТОРАМИ > ПУСК/ОСТАНОВ ПО ТРЕБОВАНИЮ)

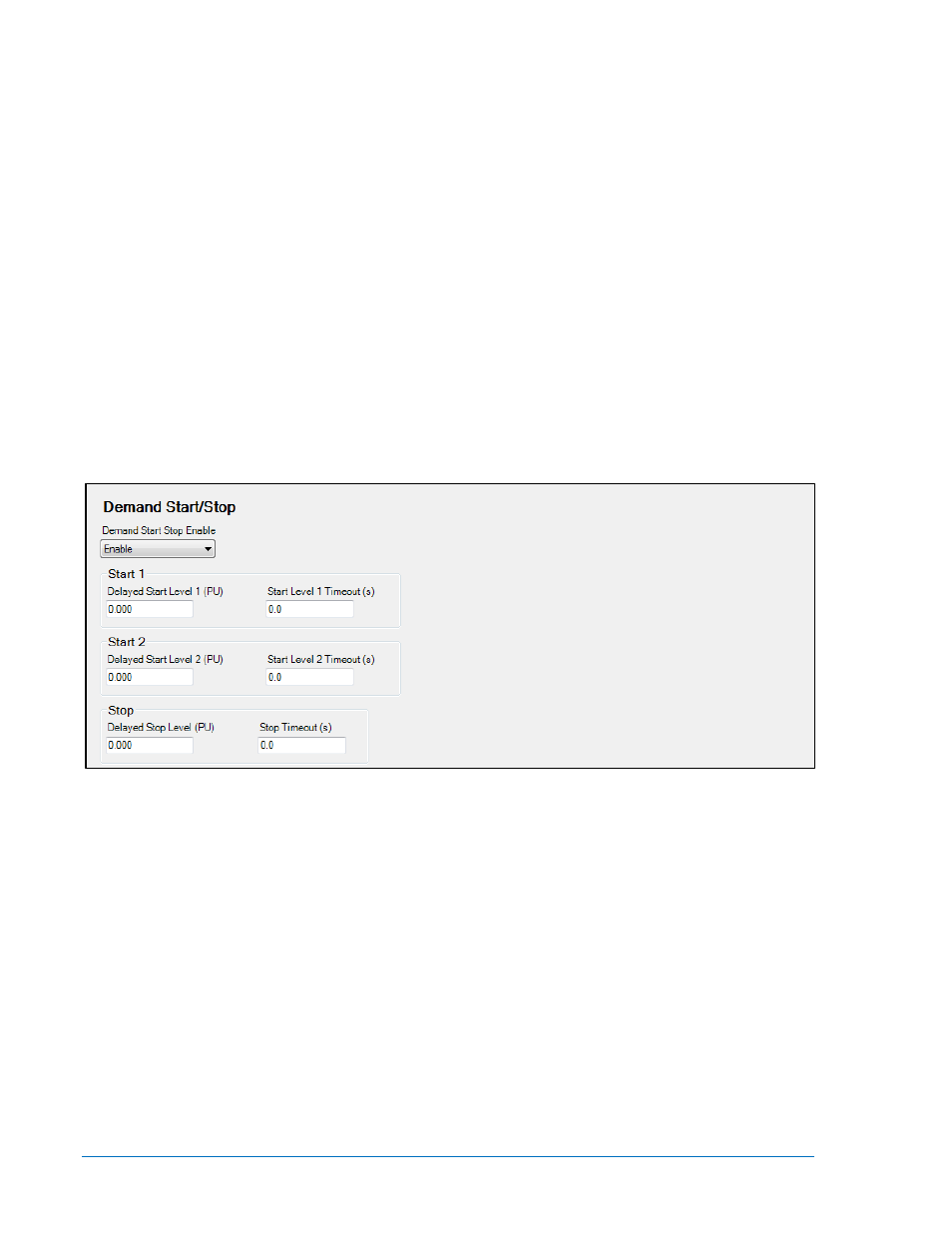

Рисунок 7-61. Экраны проводника настроек, управления генераторами, запросов пуска и останова
Существует два уровня запросов пуска и таймаутов. Это позволяет
пользователю установить нижний уровень мощности с большим таймаутом для
нормальных запусков генератора, но если мощность в системе превышает
верхний уровень непродолжительный промежуток времени (например,
произошел аварийный останов машины или возникло какое-либо ненормальное
состояние в системе), то машина должна быть включена быстро.
Установите следующие индивидуальные параметры:
(1) Demand Start/Stop Enable -
выберите Enable для включения функции
запросов пуска и останова.
(2) Delayed Start Level 1 (PU) –
эта настройка определяет уровень
(в относительных единицах), при котором должно происходить включение
другой машины. Если таймаут Start Level 1 Timeout истёк, то будет
запущена другая машина.
(3) Start Level 1 Timeout –
установленное значение определяет выдержку
времени, с которой запускается следующая машина при достижении
уровня Delayed Start Level 1.
7-62
