Инструкция по эксплуатации Basler Electric DGC-2020
Страница 278

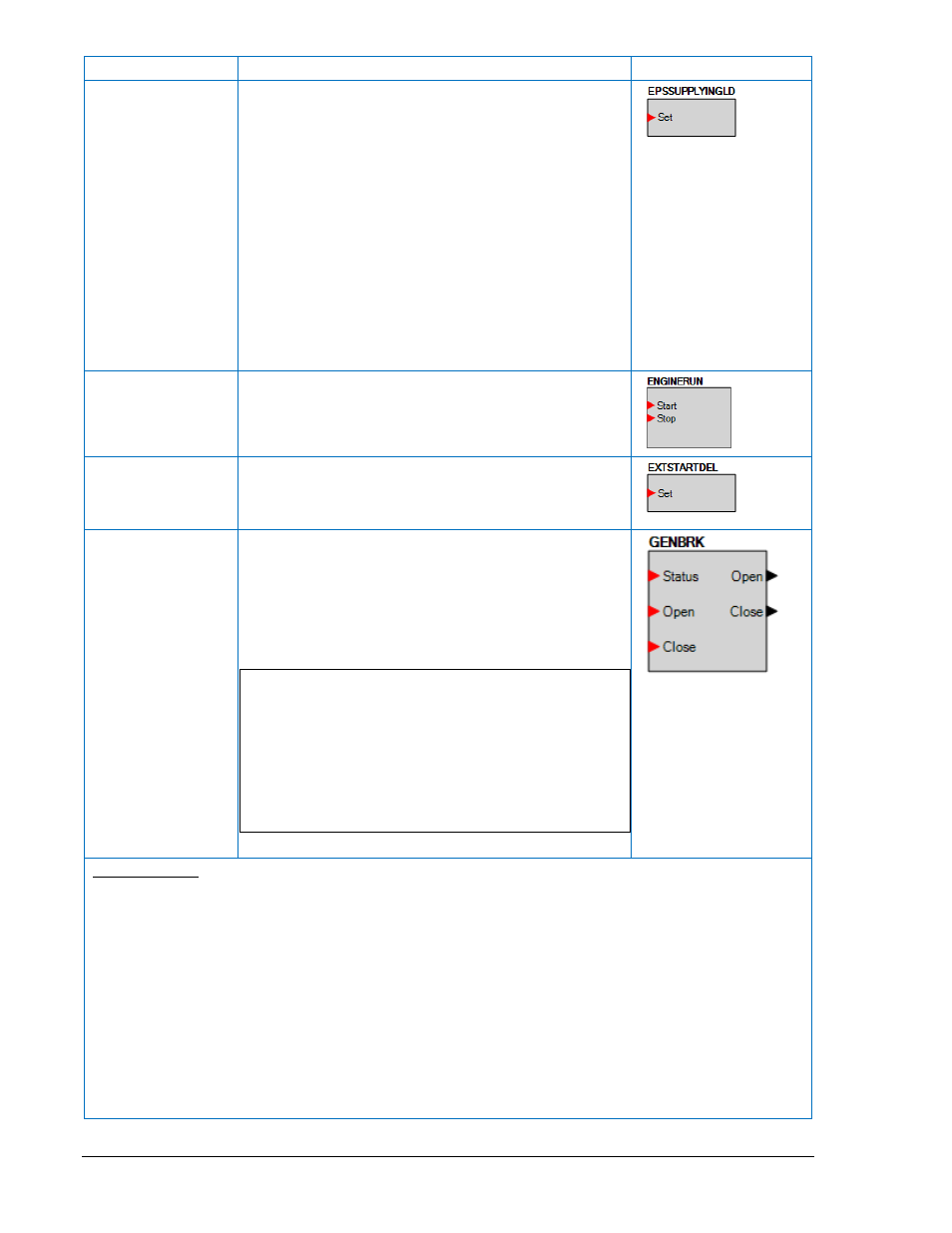

Название
Описание
Символ
EPSSUPPLYINGLD
Если данный элемент является истинным, а генератор
считается стабильным, на передней панели светится
светодиод подачи нагрузки EPS.
При нормальной работе контроллер DGC-2020
указывает, что он питает нагрузку, когда генератор
рассматривается как стабильный и ток генератора выше
процентного значения тока первичного обмотки ТТ (как
правило, на 3%). Требование к току генератора для
индикации питания нагрузки можно преодолеть,
установив этот элемент в состояние «истина». Эта
возможность полезна для проведения испытаний или в
тех случаях, когда генератор питает нагрузку, но при
этом уровень силы тока ниже требуемого.
При работе DGC-2020 в автоматическом режиме,
выполняется цикл охлаждения, что указывает на подачу
нагрузки (под управлением логики или тока генератора)
и удаленном входе ATS.
ENGINERUN
Вход Start запускает генератор. Без набора нагрузки.
Выключатель остается отключенным. Вход Stop
останавливает генератор. DGC-2020 реагирует по этой
логике только в автоматическом режиме.
EXTSTARTDEL
Если вход Set в состоянии TRUE пока DGC-2020 в
состоянии предзапуска (Pre Start), DGC-2020 останется в
состоянии предзапуска (Pre Start) пока вход Set в
состоянии FALSE.
GENBRK
Этот элемент используется для соединения выходных
сигналов включения и отключения выключателя от DGC-
2020 к физическим выходным контактам на включение и
отключение генераторного выключателя, и получения
обратной
связи
с
выключателем посредством
допконтактов. В дополнение, дискретные входы могут
быть запрограммированы на ручное включение и
отключение выключателя.
ПРИМЕЧАНИЕ
При
использовании
синхронизатора
DGC-2020,
рекомендуется использовать выходные релейные
контакты DGC-2020 для замыкания выключателя, что
сокращает время подачи команды. Если используются
удаленные выходы (CEM-2020) для замыкания
выключателя,
рекомендуется
использовать
синхронизатор с опережением, чтобы учесть задержку
создаваемую выходными контактами CEM-2020 (50 мс).
G
ENBRK Входы
Status:
Этот вход позволяет назначить дискретный вход на сигнал обратной связи от выключателя для
контроля его положения DGC-2020. Когда контакт на входе замкнут, выключатель считается включенным.
Аналогично наоборот.
Open:
Этот вход позволяет назначить дискретный вход на ручное отключение выключателя. Когда на
входе появляется импульсное замыкание контакта при DGC-2020 в режиме работы (RUN) или в
автоматическом режиме (AUTO) выключатель будет отключен.
Close:
Этот вход позволяет назначить дискретный вход на ручное включение выключателя. Когда на входе
появляется импульсное замыкание контакта при DGC-2020 в режиме AUTO или RUN, и генератор
устойчиво работает, будет инициирован запрос на включение. Если параметр Dead Bus Close Enable
(включение на шины без напряжения) установлен в TRUE, и напряжения на шинах нет, выключатель
включится. Если основной источник в устойчивом состоянии, DGC-2020 синхронизирует генератор с
шинами и затем включит выключатель. Если опция синхронизатора не доступна, DGC-2020 может
включить выключатель при использовании внешних средств контроля синхронизации генератора с
шинами.
5-24
Программируемая логика DGC-2020 BESTlogic™Plus9400273990 Bep. X19400273990 Bep. X1
