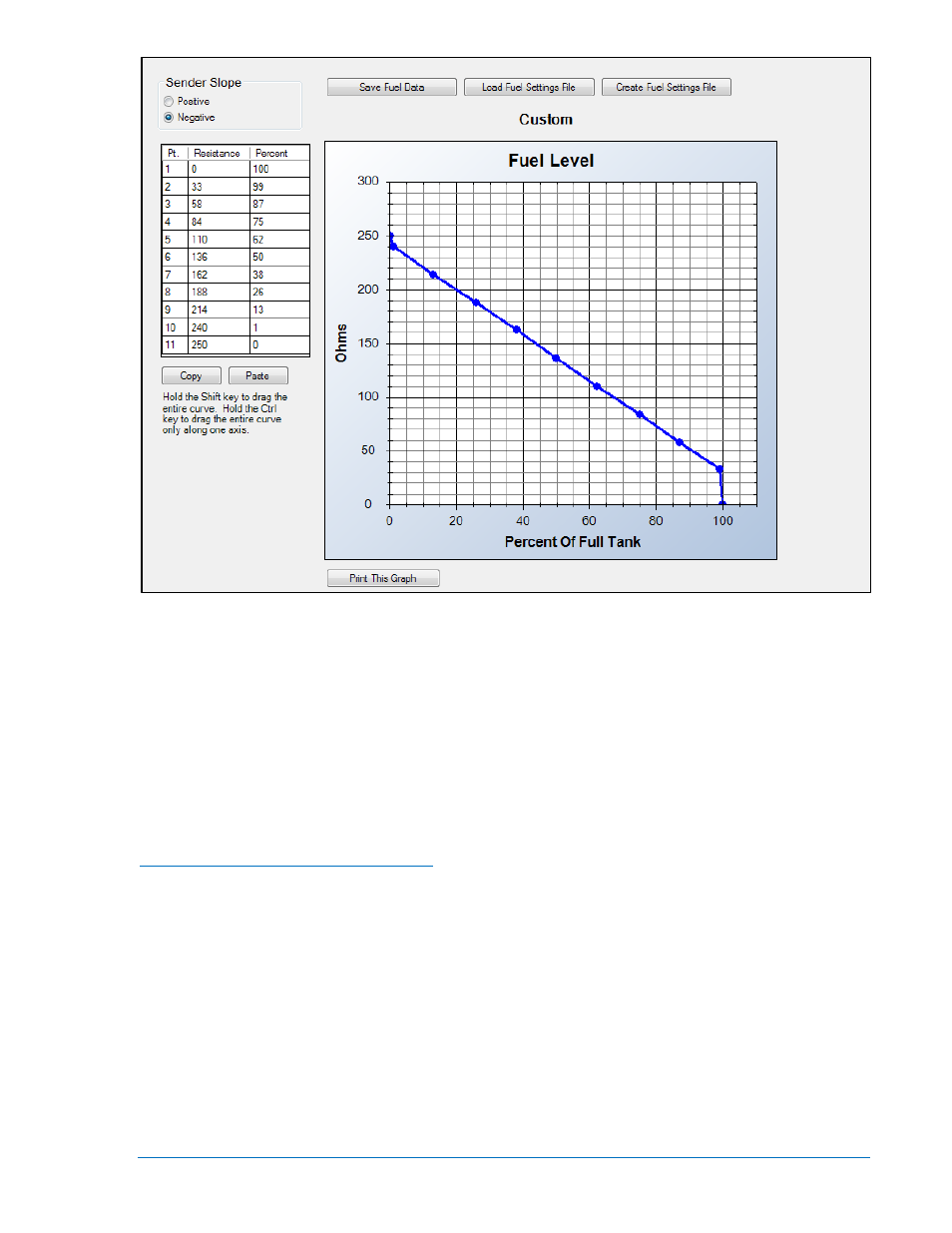

Рисунок 7-17. Экраны проводника настроек, программируемые датчики, уровень топлива в
процентах
Это завершает обсуждение начальных параметров DGC-2020 необходимых перед запуском
машины в работу.
Начальная настройка (Опционально)
Эта часть описывает параметры, которые могут быть настроены при начальной параметризации
DGC-
2020 для специфичного применения. Продвинутые пользователи могут конфигурировать
DGC-
2020 посредством программируемой логики BESTlogic™Plus, конфигурируемых входов,
конфигурируемых элементов и защит, а также других настраиваемых функций DGC-2020.
Параметры описаны в порядке их появления в Проводнике настроек BESTCOMSPlus®. Эти
параметры могут быть также настроены с передней панели DGC-2020.
Общие настройки (General Settings)
ЧМИ передней панели (Figure 7-18)
Путь навигации на передней панели: SETTINGS > GENERAL SETTINGS > FRONT PANEL HMI
(НАСТРОЙКИ > ОБЩИЕ НАСТРОЙКИ > ЧМИ ПЕРЕДНЕЙ ПАНЕЛИ)
1. LCD Contrast –
параметр задает контраст ЖКИ.
2. Front Panel Sleep Mode –
когда установлен, светодиоды и подсветка ЖКИ отключатся через 15
минут неактивности на передней панели для снижения разряда батареи.
3. Language Selection –
позволяет выбрать желаемый язык.
4. Scrolling Screens –
этот параметр не доступен с передней панели. Если требуется изменить
общий экран, пользователь может указать требуемые для прокрутки экраны и
сконфигурировать параметры, которые будут отражаться на ЖКИ передней панели.
а.
Выберите экраны Configurable HMI Summary.
б.
Установите Scrolling Screen Enable в Enable.
в.
Определите Scrolling Screen Scroll Delay.
