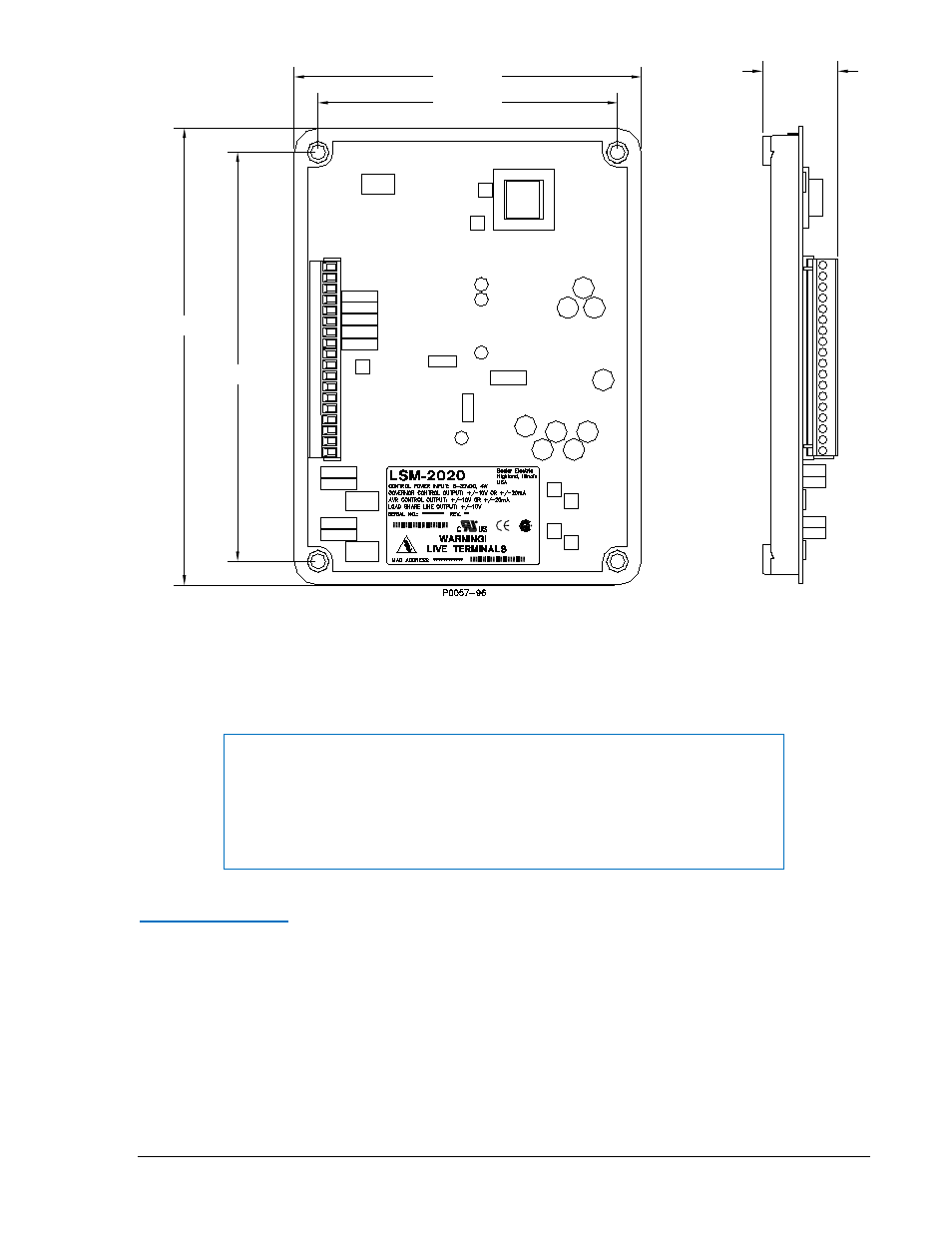

Рисунок 9-3. Габаритные и присоединительные размеры LSM-2020
Присоединения
Присоединения к LSM-2020 определяются конкретным случаем применения. Неправильное
присоединение внешних цепей может повредить модуль.
ПРИМЕЧАНИЕ
Оперативное питание от батареи должно подаваться в корректной
полярности, иначе LSM-2020 не будет поврежден, но и работать также не
будет.
Следует соединить LSM-2020 с контуром заземления медным проводом
сечением не менее 12 AWG.
Зажимы и клеммы
Для внешних присоединений используются два типа соединителей: разъемные клеммники с
винтовым зажимом провода и розетки RJ-45.
Розетка RJ-45 и стандартный Ethernet кабель обеспечивает местное соединение между LSM-2020
и компьютером с работающей BESTCOMSPlus
®
. Это позволяет параметрировать LSM-2020 и IEM-
2020.
Внешние цепи присоединяются к LSM-2020 посредством 18-выводного соединителя с зажимом
под винт. Этот соединитель вставляется в розетку на LSM-2020. Соединитель и розетка имеют
блокировочные выступы не позволяющие соединить их неправильно.
5.50 [139.7]
6.38 [162.0]
7.50 [190.5]
8.38 [212.8]
1.39 [35.3]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
9400273990 Bep. X1
DGC-2020 LSM-
2020 (Модуль распределения нагрузки)
