Инструкция по эксплуатации FIAT Bravo
Страница 238

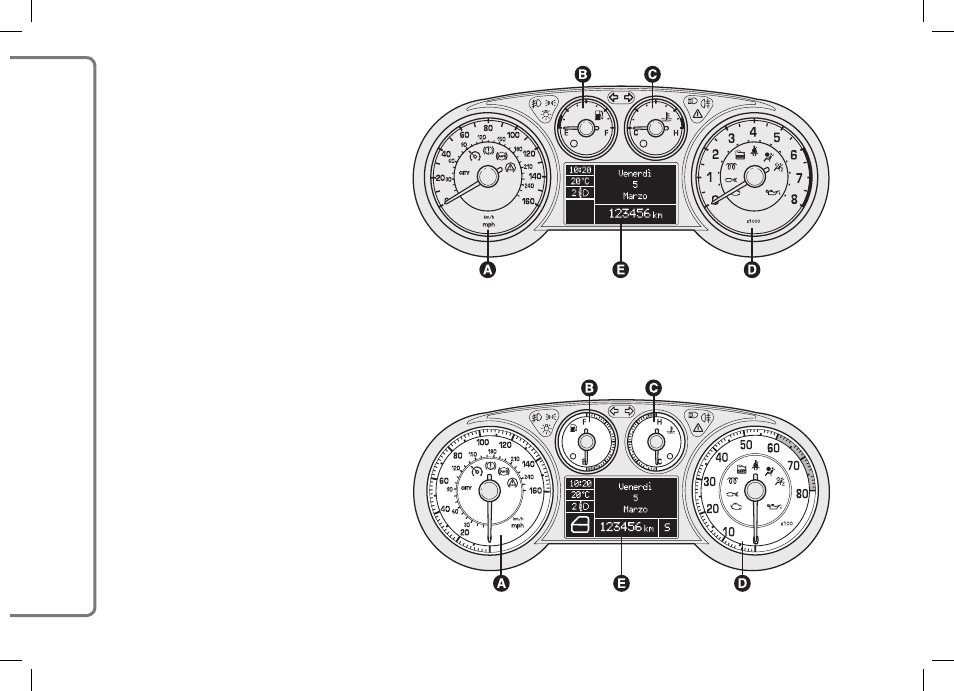

Комбинация приборов с конфигурируемым
многофункциональным дисплеем
A
Спидометр
B
Указатель уровня топлива и контрольная
лампа низкого уровня топлива
C
Указатель температуры охлаждающей жид-
кости и контрольная лампа температуры ох-
лаждающей жидкости
D
Тахометр
E
Конфигурируемый многофункциональный
дисплей.
m
c
Контрольные лампы установлены толь-
ко на моделях с дизельным двигателем.
Шкала тахометра автомобилей с
дизельным двигателем размечена
только до 6 000 об/мин.
Спортивная комбинация приборов с
конфигурируемым многофункциональ-
ным дисплеем
A
Спидометр
B
Указатель уровня топлива и контрольная
лампа низкого уровня топлива
C
Указатель температуры охлаждающей жид-
кости и контрольная лампа температуры ох-
лаждающей жидкости
D
Тахометр
E
Конфигурируемый многофункциональный
дисплей.
m
c
Контрольные лампы установлены только
на моделях с дизельным двигателем.
Шкала тахометра автомобилей с ди-
зельным двигателем размечена толь-
ко до 6 000 об/мин.
236
RIGHT HAND DRIVE VERSIONS
Versions with reconfigurable
multifunction display
A Speedometer (speed indicator)
B Fuel level gauge with reserve warning
light
C Engine coolant temperature gauge and
excessive temperature warning light
D Rev counter
E Reconfigurable multifunction display.
m
c
Warning lights fitted on diesel
versions only
On diesel versions the rev
counter end scale value is 6000
rpm.
F0Q0008m
fig. 4
F0Q0009m
fig. 5
Sport versions with reconfigurable
multifunction display
A Speedometer (speed indicator)
B Fuel level gauge with reserve warning
light
C Engine coolant temperature gauge and
excessive temperature warning light
D Rev counter
E Reconfigurable multifunction display.
m
c
Warning lights fitted on diesel
versions only
On diesel versions the rev
counter end scale value is 6000
rpm.
213-236 BRAVO GB 16-05-2007 10:11 Pagina 236
Рис. 5
Рис. 4
МО
ДЕ
ЛИ
С
ПР
АВ
ОС
ТО
РО
НН
ИМ
РА
СП
ОЛ
ОЖ
ЕН
ИЕ
М О
РГ
АН
ОВ
УП
РА
ВЛ
ЕН
ИЯ
