Powermax125 Руководство по сервисному обслуживанию 80807J
75
6 – Настройка механизированного резака
Изменение конфигурации с полноразмерного механизированного
резака на мини-резак
Для выполнения описанной ниже процедуры вам потребуется комплект адаптера механизированного резака
(428146). Этот набор позволяет преобразовать полноразмерный механизированный резак в мини-резак путем
снятия муфты позиционирования и установки небольшого кольца адаптера на ее месте.
При изменении конфигурации механизированного резака с полноразмерного
на мини-резак и одновременном монтаже резака необходимо пропустить данную
процедуру и выполнить действия, указанные в инструкциях на странице
1. Следуйте инструкциям в разделе Разборка механизированного резака на странице 73.
2. Проведите адаптер по проводу резака.
3. Проведите соединитель по проводу резака.
4. Закрепите адаптер на соединителе винтами.
5. Заново присоедините канал подачи газа к проводу резака.
6. При помощи винта заново закрепите контрольный провод резака на его корпусе.

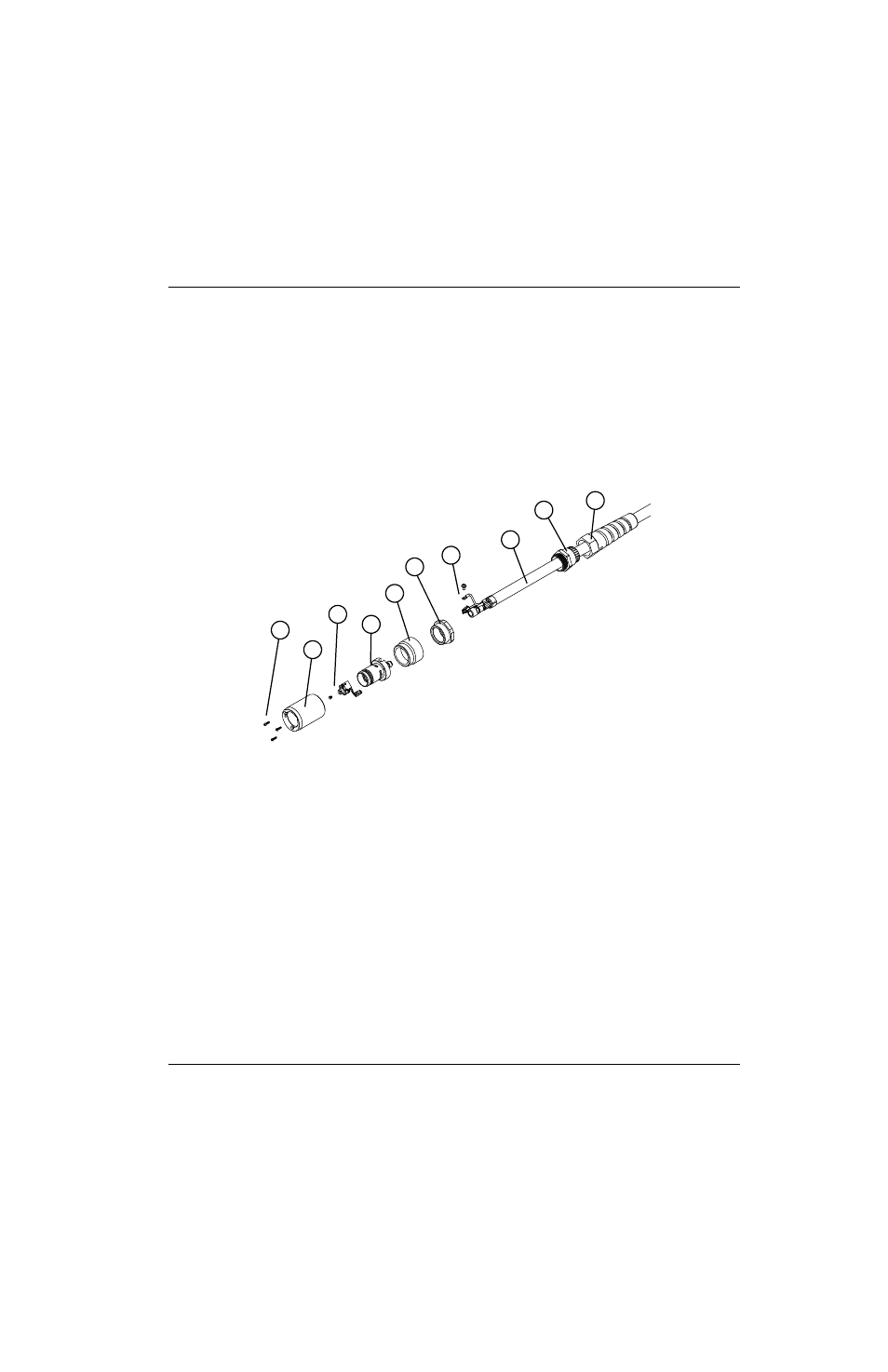

6
1
4
2
5
3
7
9
8
10
1 Винты соединительной муфты
2 Соединительная муфта
3 Переключатель и винт колпачкового датчика
4 Корпус резака
5 Соединитель
6 Адаптер (428146)
7 Провод и винт вспомогательной дуги
8 Провод резака
9 Кабельный зажим
10 Гайка кабельного зажима
