314 Powermax125 Руководство по сервисному обслуживанию 80807J

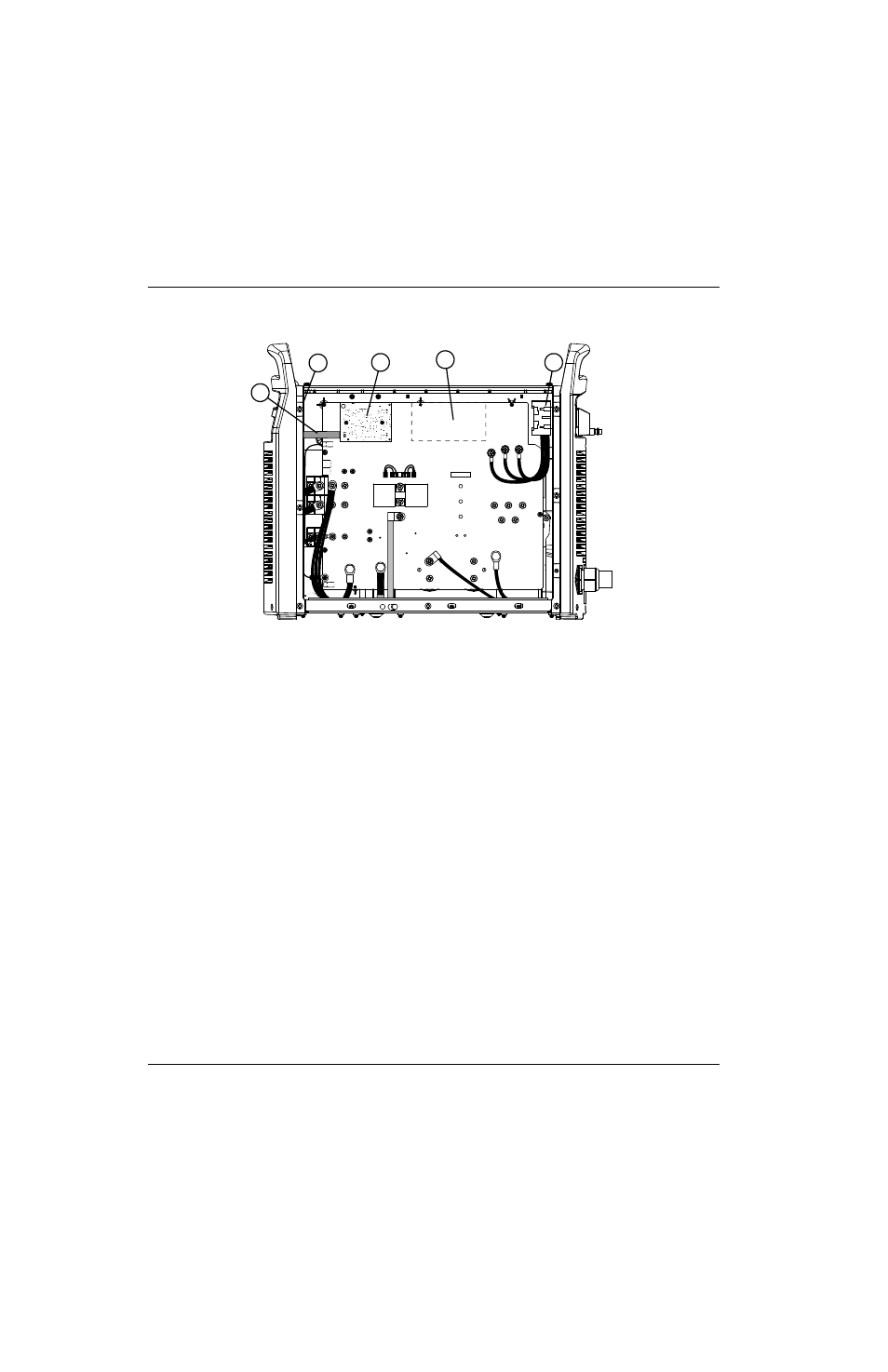

11 – Детали
400 В CE/380 В CCC
Номер детали Описание
1 428068 Комплект: ленточный кабель Powermax65/85/105/125
2 228657 Комплект: контрольная плата Powermax65/105/125 (141100)
3 428119 Комплект: плата процессора цифровой обработки сигналов Powermax125 (141316)
4 428122 Комплект: силовая плата Powermax125 400 В CE/380 В CCC (141207)
5 228880 Комплект: выключатель источника тока Powermax105/125
400 В CE/380 В CCC/480 В, 600 В CSA
428114 Комплект: защитный барьер компонентов Powermax125
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2 3 4 5
