9 – замена компонентов источника тока, Рисунке 98 – Инструкция по эксплуатации Hypertherm Powermax125 Rev.1 Service manual
Страница 258
258
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
8. Приподнимите край основания источника тока и
осторожно вставьте переднюю панель по
направлению к основанию.
9. Вкрутите 3 крепежных винта в нижней части передней
панели с усилием 23 кг-см.
10. Закрепите провод электрода на силовой плате,
вкрутив винт в точке J28 с усилием 23 кг-см.
11. Закрепите провода выходного индуктора на силовой
плате, вкрутив винт с усилием 40,3 кг-см.
12. Выполните указанные ниже процедуры.
а. Установка кожуха вентилятора на странице 230.
б. Установка скобы концевой панели на
в. Установка защитного барьера компонентов на
г. Установка крышки источника тока на странице 184.
д. Включите электропитание и подсоедините источник газа.

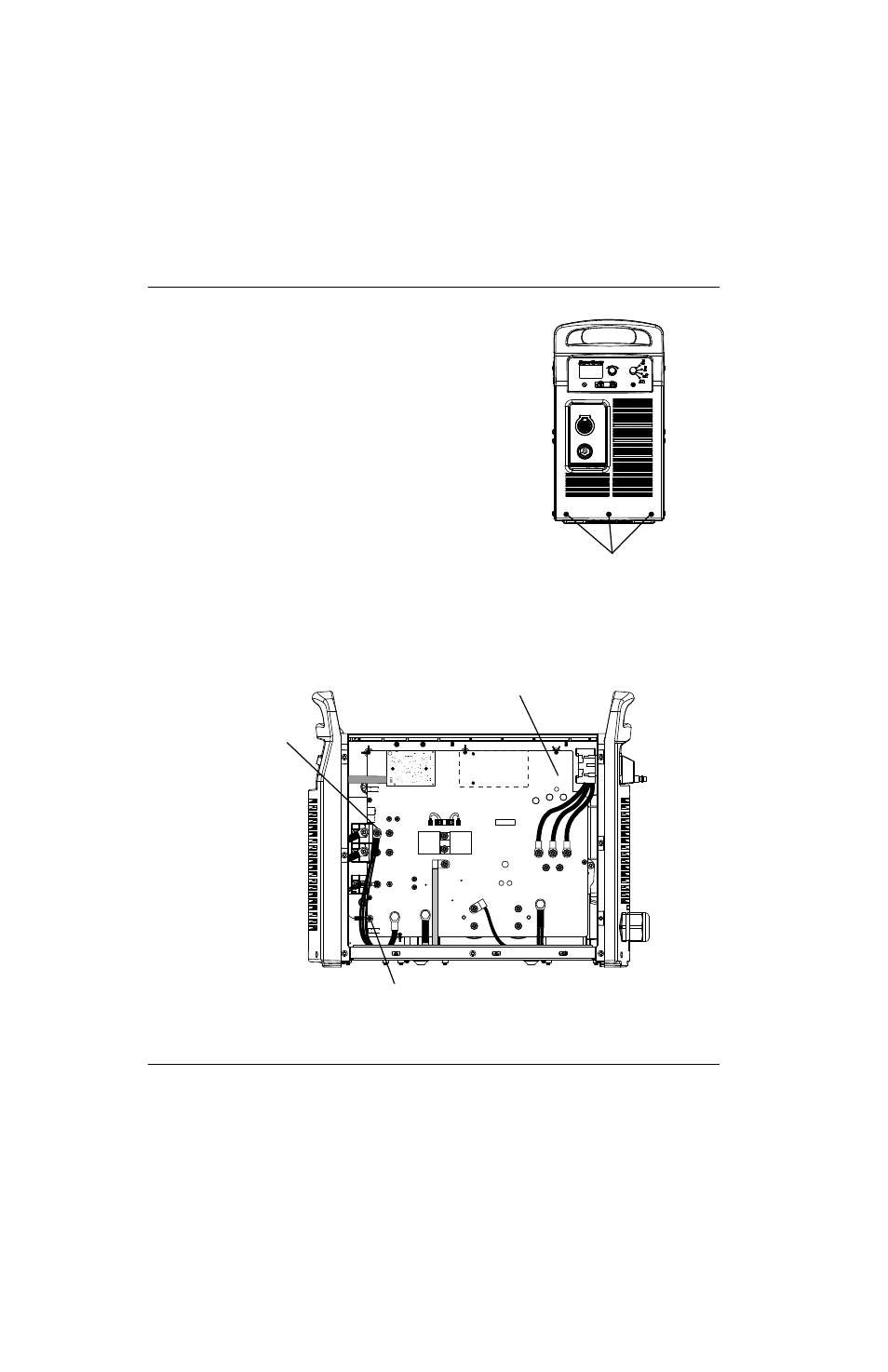

Рисунке 98
Крепежные винты передней панели
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
Крепежный винт проводов
выходного индуктора
Крепежный винт провода электрода (J28)
Силовая плата
