Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
9. Проложите кабель с большим диаметром к J18. Совместите красный провод в разъеме кабеля J18 с
разъемом на силовой плате с надписью «RED» и вставьте разъем кабеля в этот разъем на силовой плате.
10. Проложите кабель с меньшим диаметром к J32. Совместите красный провод в разъеме кабеля J32 с
разъемом на силовой плате с надписью «RED» и вставьте разъем кабеля в этот разъем на силовой плате.

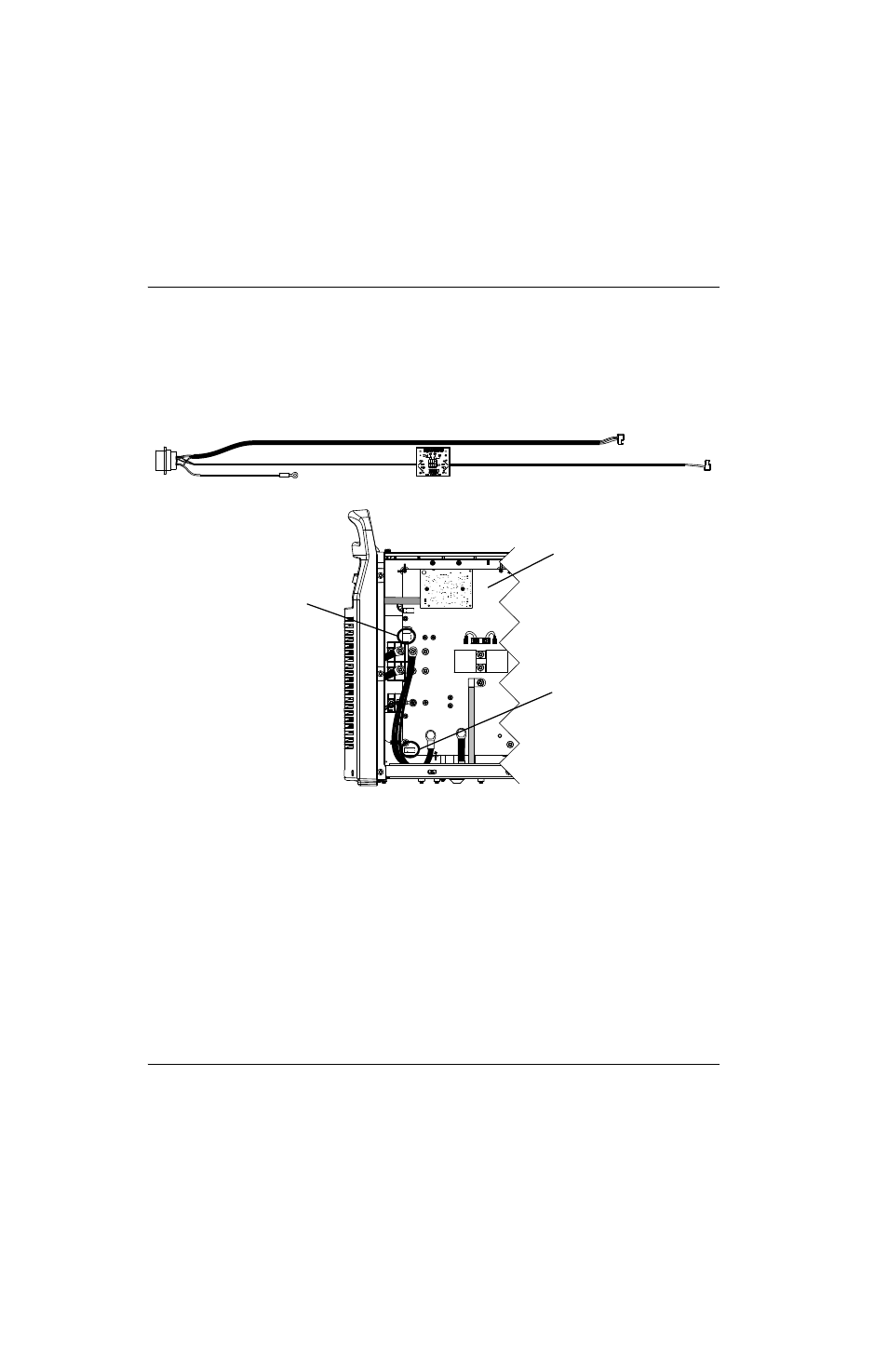

Рисунке 49
11. Со стороны вентилятора источника тока закрепите оба кабеля кабельным зажимом, который прикреплен
к центральной панели под левой изоляционной втулкой.
12. Настройте плату делителя напряжения. (См. Настройка платы делителя напряжения на странице 193.)
13. Выполните указанные ниже процедуры.
а. См. Установка защитного барьера компонентов на странице 185.
б. См. Установка крышки источника тока на странице 184.
в. Включите электропитание и подсоедините источник газа.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J18
J32
Заземление
J32
J18
Силовая плата
