Powermax125 Руководство по сервисному обслуживанию 80807J
253
9 – Замена компонентов источника тока
Замена выходного индуктора
Снимите выходной индуктор
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие скобы концевой панели на странице 186.
д. См. Снятие кожуха вентилятора на странице 230.
2. Выкрутите винт крепления провода электрода к силовой плате (в точке J28).
3. Выкрутите винт крепления проводов выходного индуктора к силовой плате.

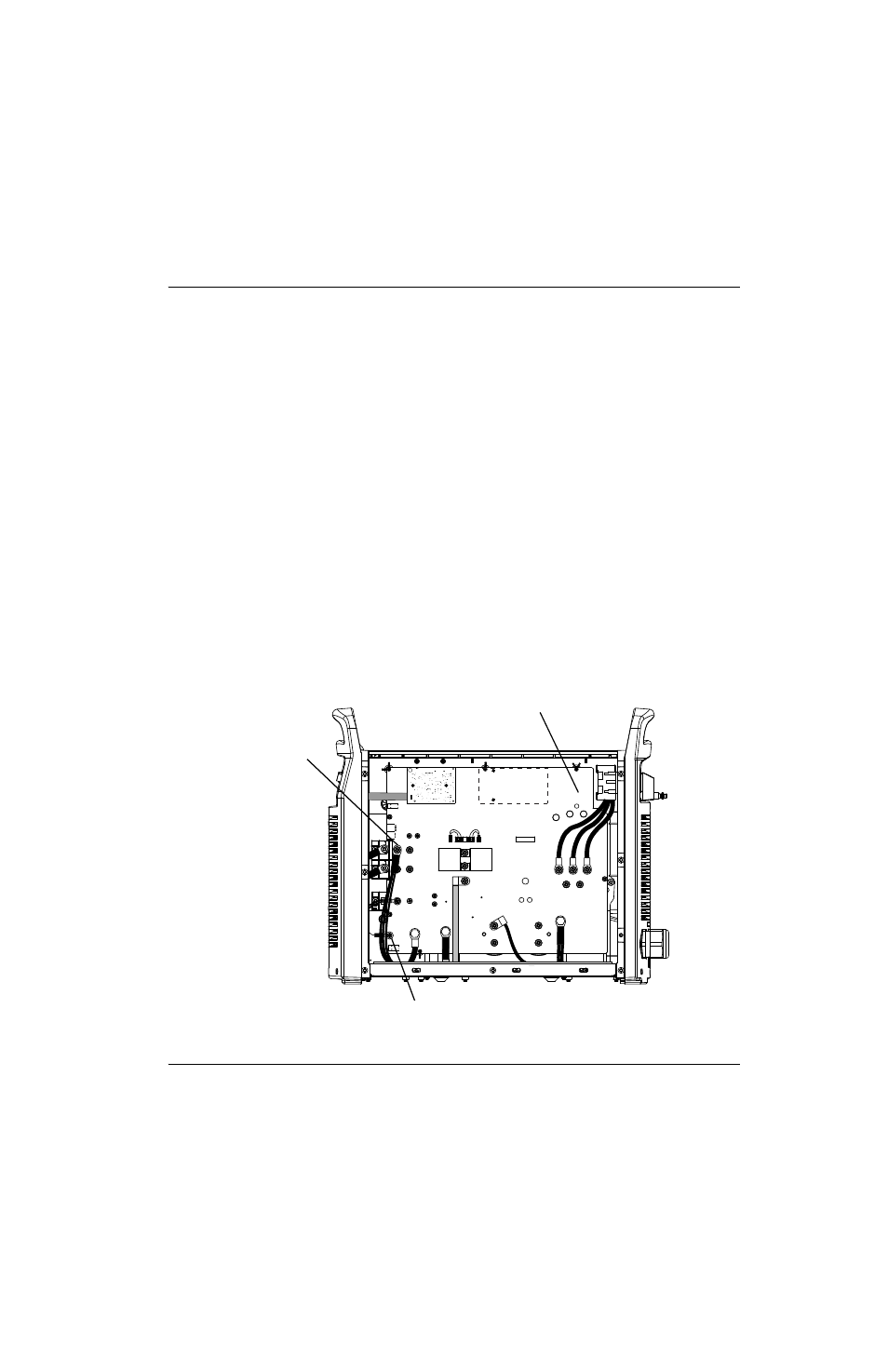

Рисунке 95 показана силовая плата в модели CSA. Подключения проводов
выходного индуктора и провода электрода одинаковы для всех моделей.
Рисунке 95
№ комплекта
Описание
Комплект: выходной редуктор Powermax125
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
Крепежный винт проводов
выходного индуктора
Крепежный винт провода электрода (J28)
Силовая плата
