Powermax125 Руководство по сервисному обслуживанию 80807J
8 – Поиск и устранение неисправностей, проверка системы

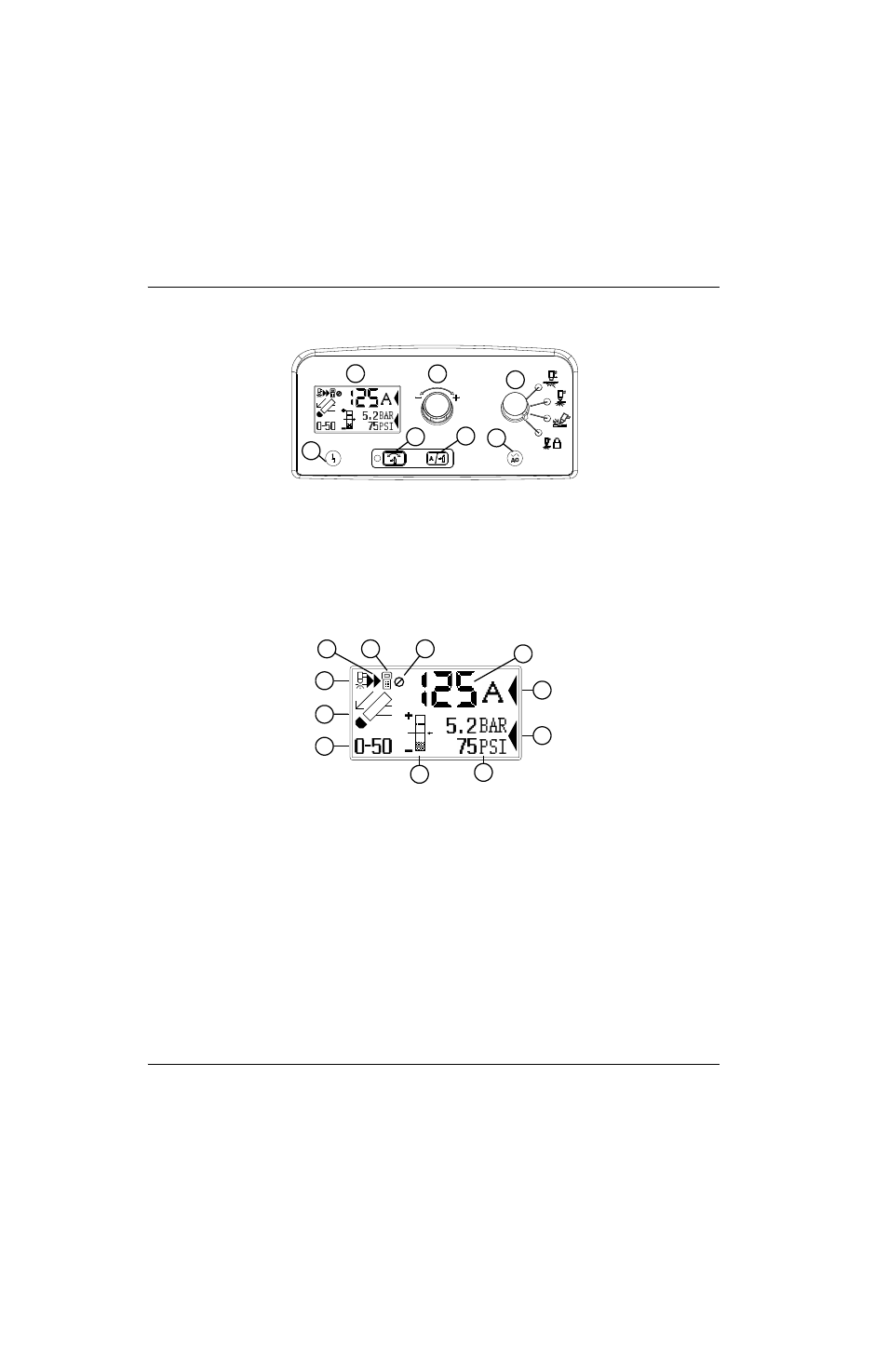

Передняя панель
Экран состояния
1
2
3
4
5
6
7
1 Экран состояния
2 Светодиод сбоя (желтый)
3 Селектор автоматического/ручного режима
настройки давления
4 Селектор тока/газа
5 Светодиод включения (ON) питания (зеленый)
6 Переключатель рабочих режимов
7 Ручка регулировки
1
2
3
4
5
6
7
8
9
10
11
1 Выполняется резка
2 Запуск резака
3 Пиктограмма сбоя
4 Код сбоя
5 Визуальная установка давления
6 Установленное значение давления
7 Курсор выбора давления
8 Курсор выбора тока
9 Настройка тока (амперы)
10 Функция определения окончания срока службы
электрода отключена вручную
11 Подключен пульт дистанционного управления
