188
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

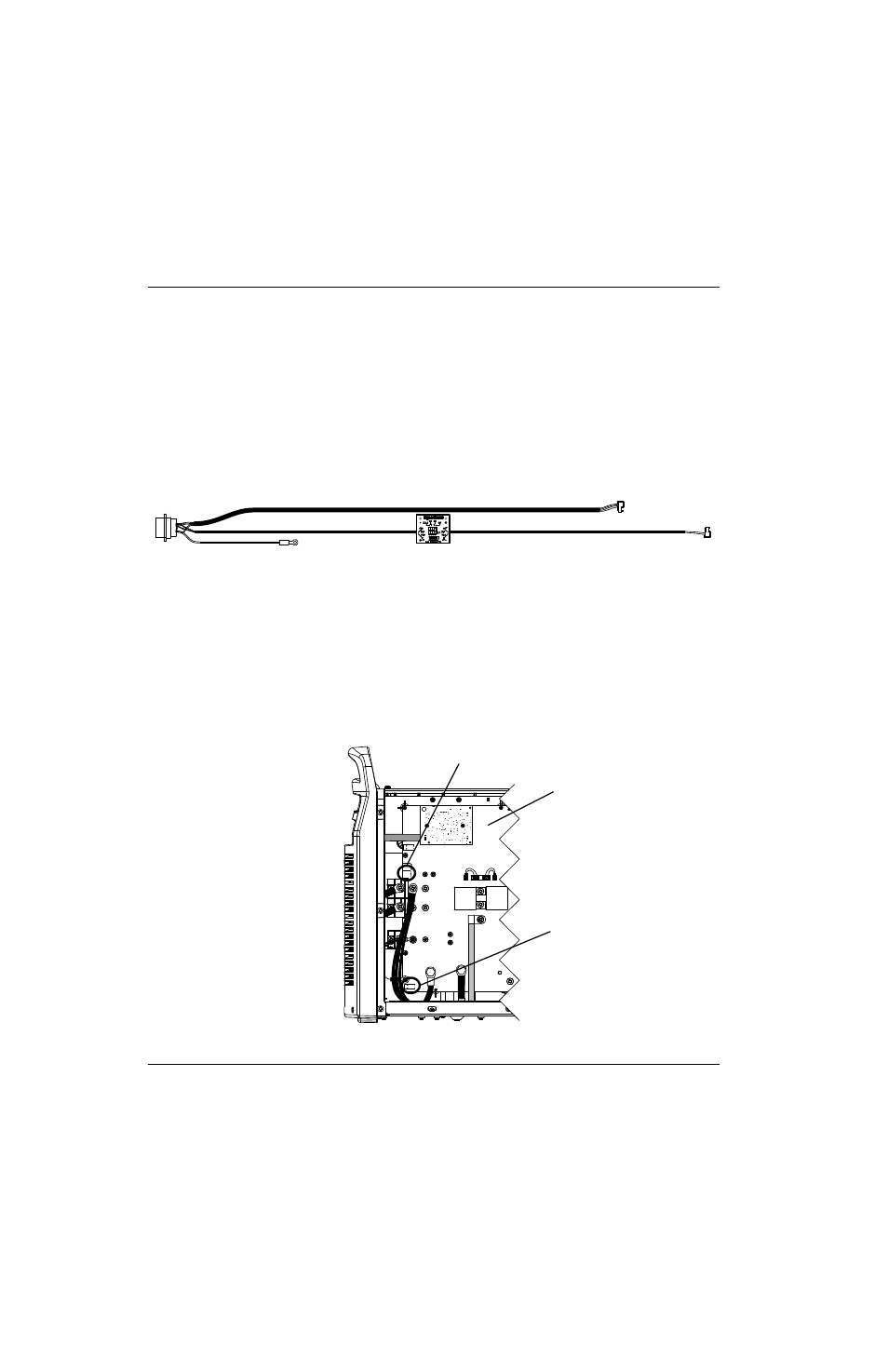

Замена кабеля интерфейса машины с платой делителя напряжения
Снятие кабеля интерфейса машины с платой делителя напряжения
Рисунке 43
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
2. Отсоедините кабельные разъемы в J18 и J32.
Рисунке 44
№ комплекта
Описание
J18
J32
Заземление
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J32
J18
Силовая плата
