9 – Замена компонентов источника тока
5. Вставьте резьбовой край нового гнездового разъема рабочего кабеля в отверстие на передней панели
полного упора. При этом ориентирующий паз должен быть направлен вверх. (См. Рисунке 94.)
6. Поместите запорную шайбу на гнездовой разъем внутри источника тока.
7. Затяните гайку на гнездовом разъеме рабочего кабеля.
8. При помощи болта закрепите рабочий кабель в его гнездовом разъеме.

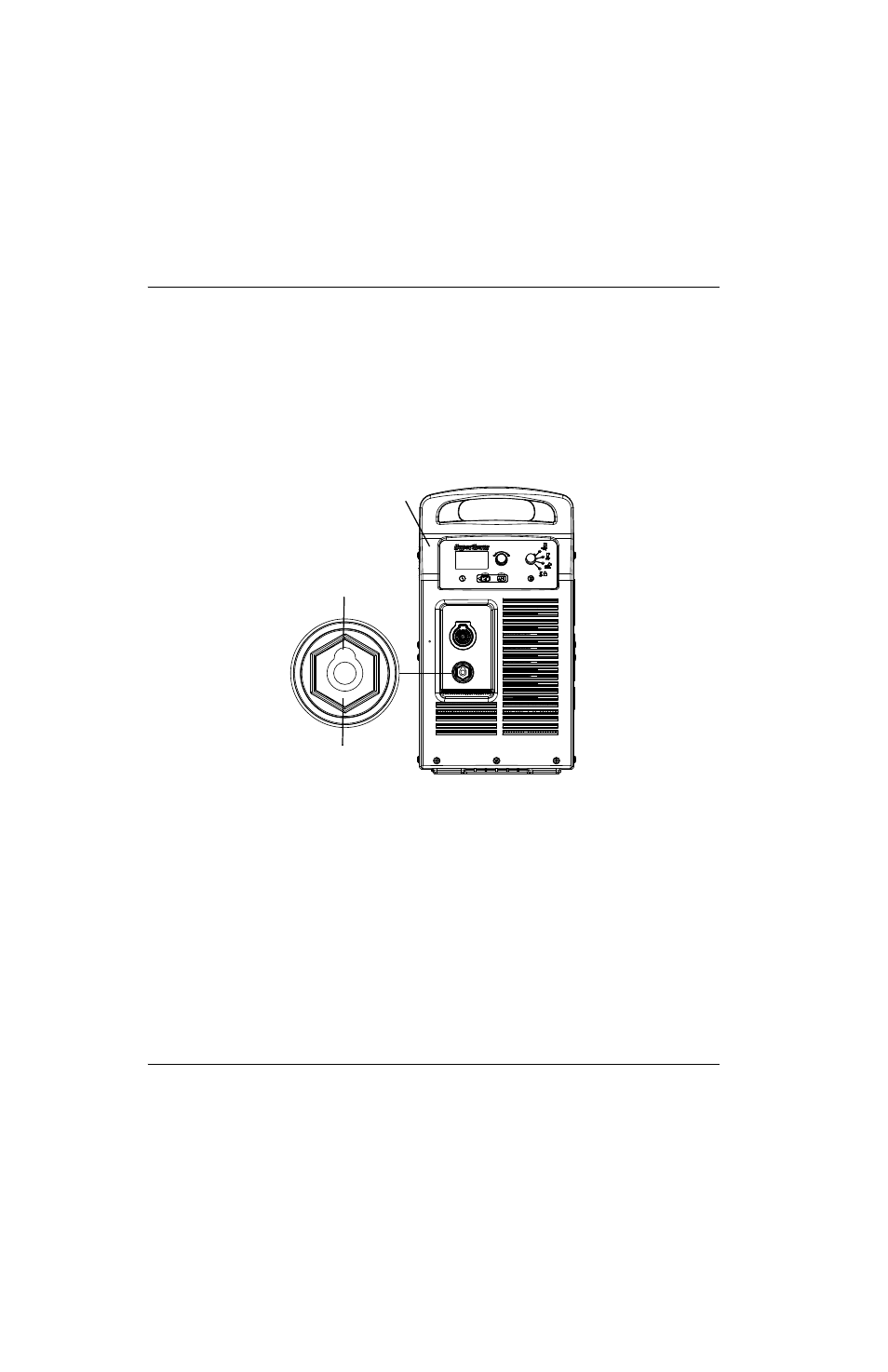

Рисунке 94
9. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка крышки источника тока на странице 184.
в. Включите электропитание и подсоедините источник газа.
Передняя панель
Гнездовой разъем
рабочего кабеля
Ориентирующий паз вверх
