Powermax125 Руководство по сервисному обслуживанию 80807J
287

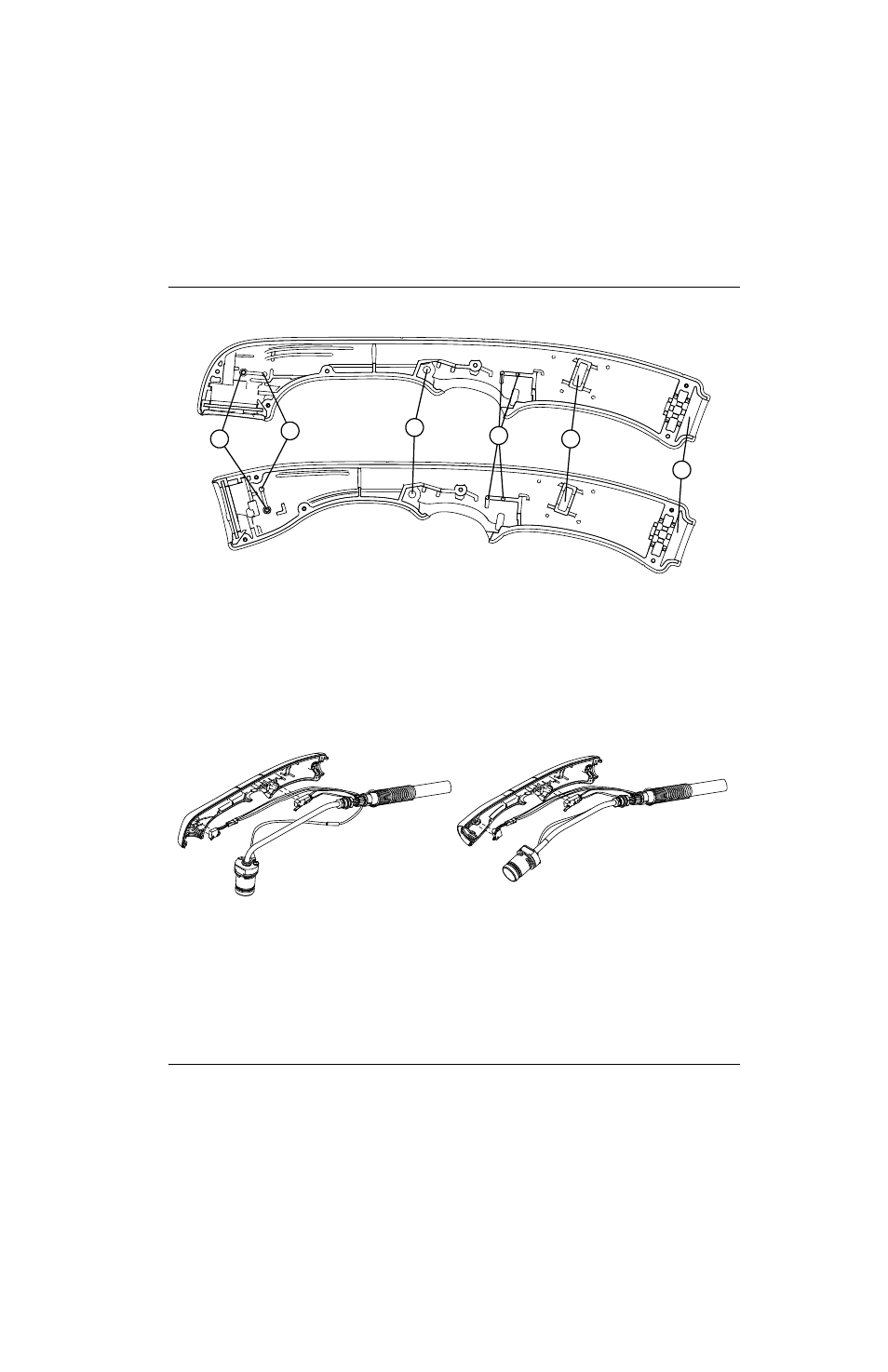

10 – Замена компонентов резака
Рисунке 124
9. Используя плоскую отвертку, подденьте и снимите пусковой переключатель с 2 опорных штырей.
Рисунке 125
1
2
3
4
5
6
1 Отверстие опорного штыря переключателя
колпачкового датчика
2 Опорный штырь переключателя колпачкового
датчика
3 Поворотное отверстие выключателя
4 Опорные штыри пускового переключателя
5 Гнездо для фланца патрубка газового шланга
6 Гнездо кабельного зажима
