Powermax125 Руководство по сервисному обслуживанию 80807J 207
9 – Замена компонентов источника тока
Установка сетевого шнура и кабельного зажима
1. Вы устанавливаете новый кабельный зажим?
 Если да, установите его как показано на Рисунке 64. Не затягивайте стопорную гайку
кабельного зажима.
 Если нет, ослабьте стопорную гайку кабельного зажима.

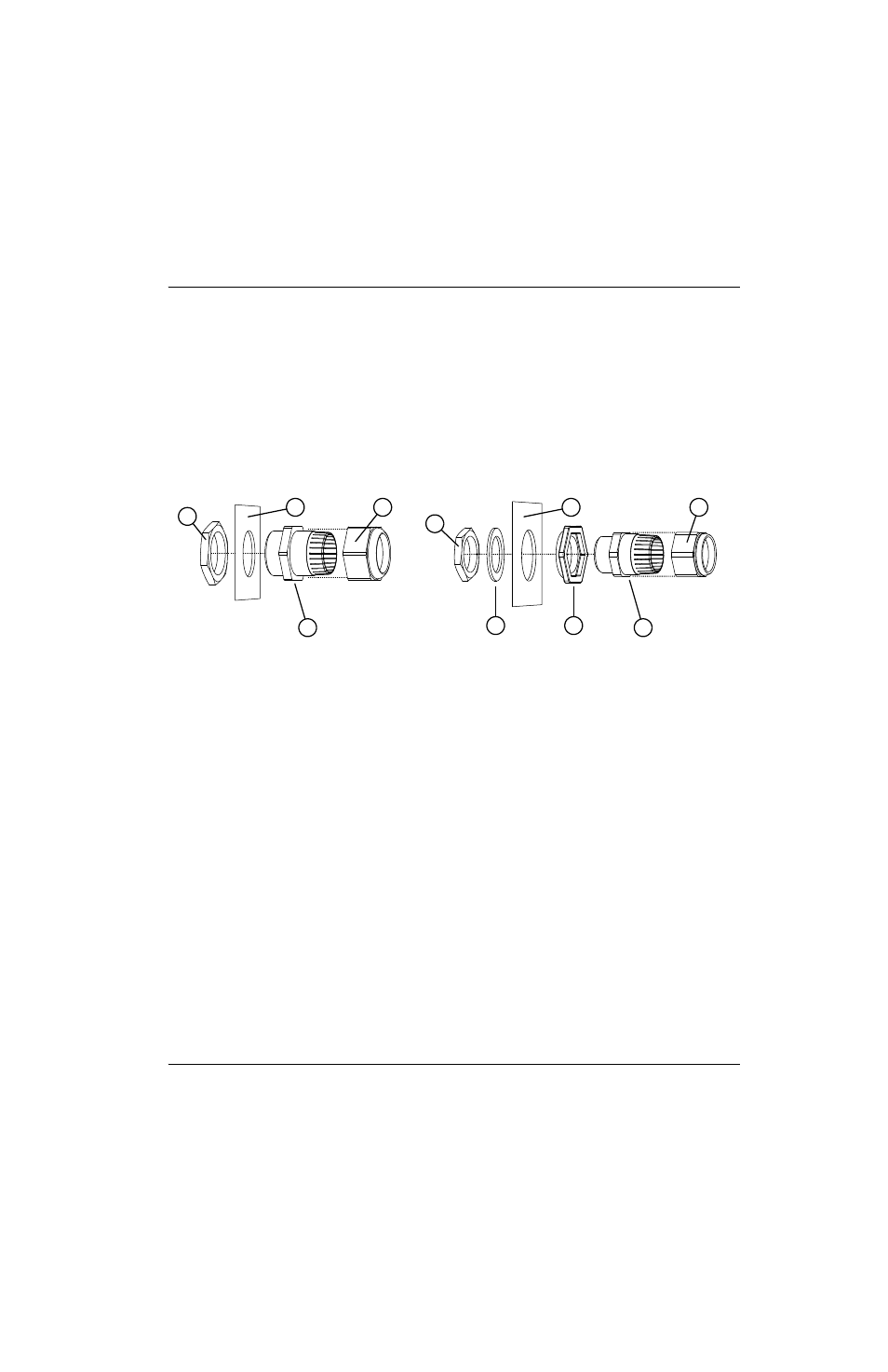

Рисунке 64
2. Затяните гайку кабельного зажима внутри источника тока, чтобы закрепить его на источнике тока.
3. Модели CSA: С внешней стороны источника тока вставьте сетевой шнур через кабельный зажим.
Модели CE: Вставьте сетевой шнур с внутренней стороны задней панели через кабельный зажим.
(Невозможно проложить сетевой шнур через кабельный зажим изнутри источника тока, поскольку на силовых
проводах установлен ферритовый сердечник).
Модели ССС поставляются без сетевого шнура. Чтобы установить сетевой шнур в системах CCC,
введите сетевой шнур с внешней стороны источника тока через кабельный зажим. Чтобы обеспечить
соответствие требованиям сертификата CE, установите комплект сетевого шнура 228886.
4. Проложите 3 силовых провода по желобу с внутренней стороны задней панели к верхнему краю выключателя
источника тока.
5. Вставьте 3 провода в выключатель источника тока сверху, как показано на Рисунке 65 и Таблице 10 на
странице 208. Вкрутите 3 установочных винта с усилием 23 кг-см.
6. Затяните стопорную гайку кабельного зажима.
1
3 4
5 6
Кабельный зажим в моделях CE Кабельный зажим в моделях CSA/CCC
1
4
5 6
2
1 Гайка кабельного зажима внутри источника тока
2 Алюминиевая шайба (только в моделях
CSA/CCC)
3 Адаптер кабельного зажима (только в моделях
CSA/CCC)
4 Кабельный зажим
5 Стопорная гайка кабельного зажима
6 Задняя панель источника тока
