168 Powermax125 Руководство по сервисному обслуживанию 80807J
8 – Поиск и устранение неисправностей, проверка системы

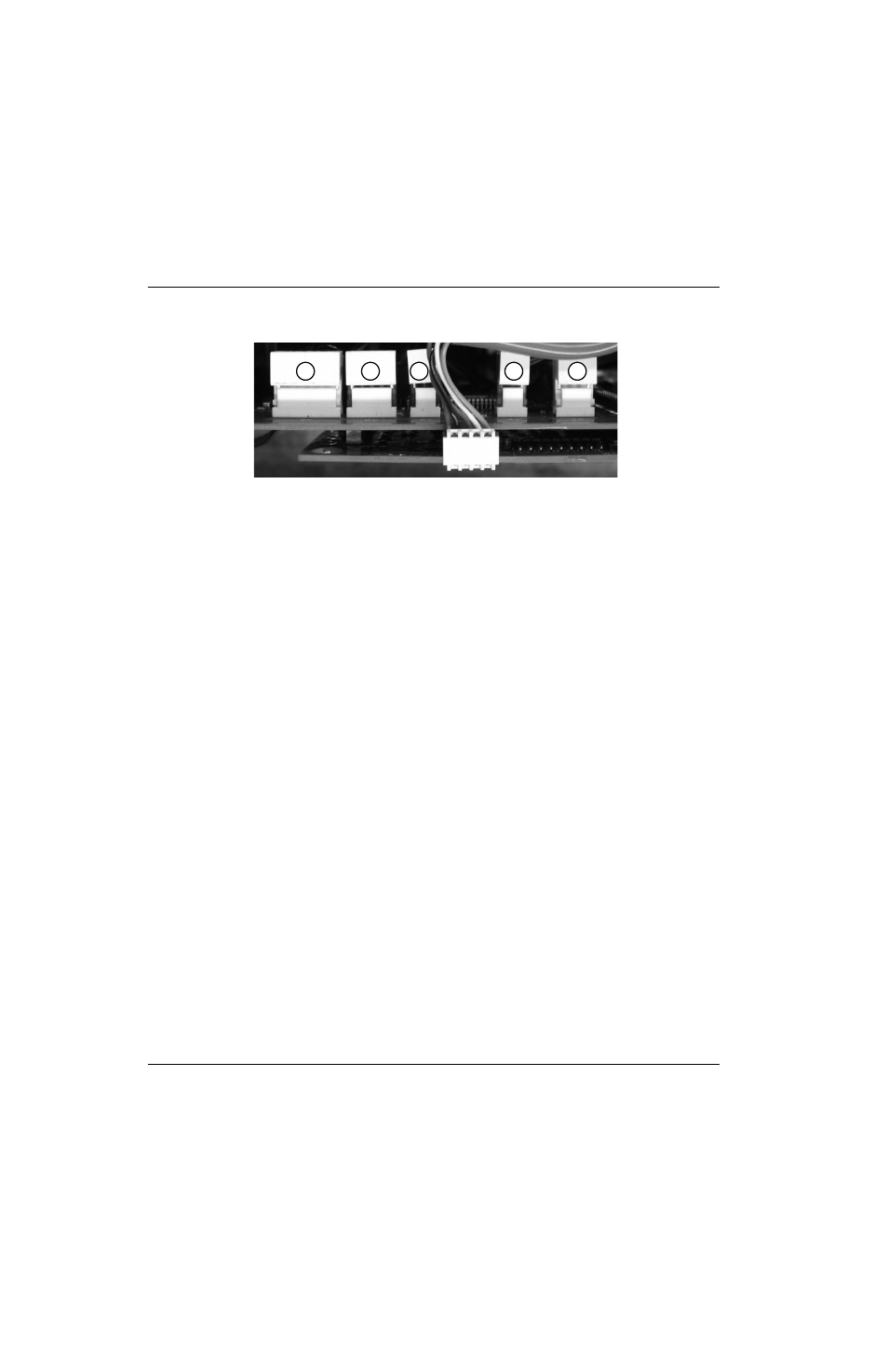

Рисунке 26
 Снимите крышки соединительных разъемов, чтобы получить доступ к штырькам
в верхней задней части силовой платы.
Если значение при +48 В пост. тока не верное:
 Отсоедините соединительный разъем вентилятора (J1) и повторите тест.
 Если получено верное значение, замените вентилятор.
 Если значение все равно неправильное, замените силовую плату.
Если значение при +24 В постоянного тока не верное:
 Отсоедините соединительный разъем переключателя давления (J5) и повторите тест.
 Если получено верное значение, замените переключатель давления.
 Отсоедините соединительный разъем переключателя давления (J6) и повторите тест. Если получено
верное значение, замените электромагнитный клапан. Если значение все равно неправильное,
замените силовую плату.
Если значение при +5 В постоянного тока не верное:
 Отсоедините соединительный разъем датчика давления (J3) и повторите тест.
 Если получено верное значение, замените датчик давления.
 Если значение все равно неправильное, отсоедините плату процессора цифровой обработки сигналов
и повторите тест.
 Если получено верное значение, замените плату процессора цифровой обработки сигналов.
 Если значение все равно неправильное, замените силовую плату.
1 2 3 4 5
1 Электронный регулятор (J6)
2 Переключатель давления/блок-контактор (J5)
3 Датчик давления (J3) 4 Датчик температуры инвертора (J2)
5 Вентилятор (J1)
