Powermax125 Руководство по сервисному обслуживанию 80807J
187
9 – Замена компонентов источника тока

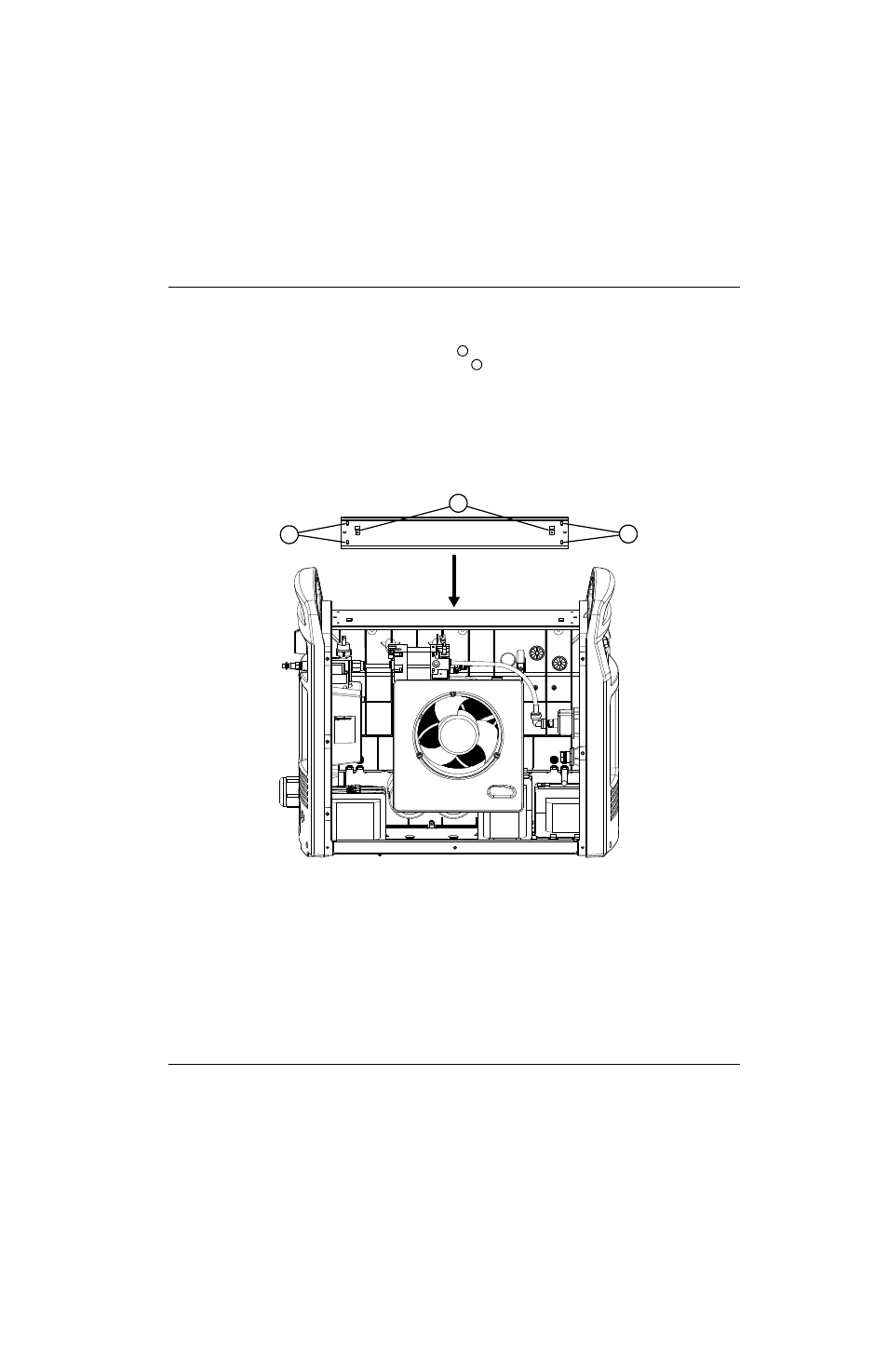

Установка скобы концевой панели
1. Совместите опорные стойки скобы концевой панели
с отверстиями в верхней части передней и задней
панелей. Монтажные проушины скобы концевой панели
должны располагаться со стороны вентилятора
источника тока.
2. Опустите скобу концевой панели прямо в направлении к источнику тока.
3. Вкрутите 2 крепежных винта на скобе концевой панели с усилием 11,5 кг-см.
Рисунке 42
4. Выполните указанные ниже процедуры.
а. См. Установка защитного барьера компонентов на странице 185.
б. См. Установка крышки источника тока на странице 184.
в. Включите электропитание и подсоедините источник газа.
1
2
1
2
1
