Powermax125 Руководство по сервисному обслуживанию 80807J
191
9 – Замена компонентов источника тока

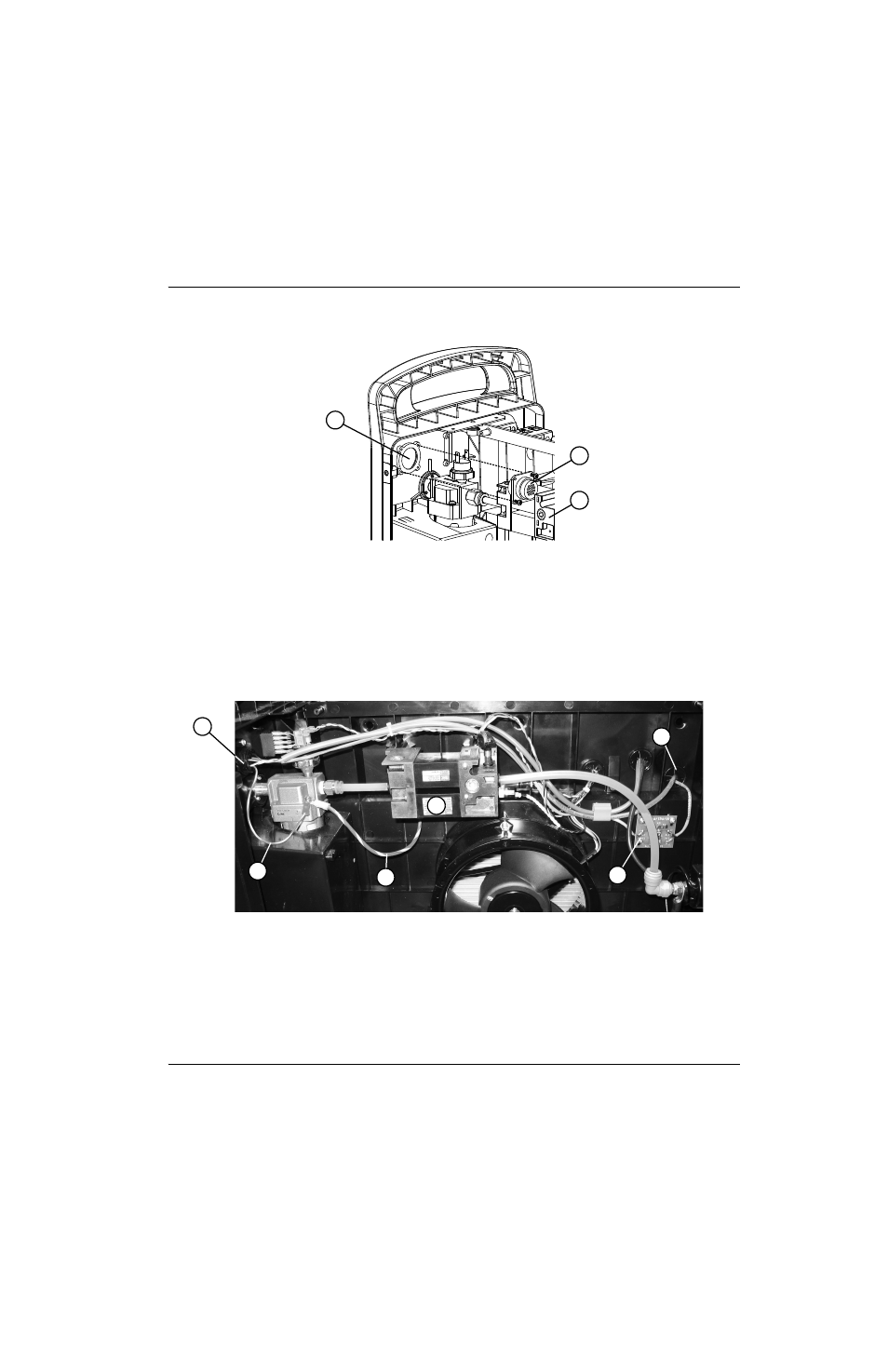

Рисунке 47
7. Закрепите зеленый/желтый провод заземления (с порта CPC) на корпусе газового фильтра, используя тот
же винт, которым большой провод заземления закреплен на центральной панели. Вкрутите винт провода
заземления с усилием 17,3 кг-см.
8. Проложите по очереди 2 кабеля через правую изоляционную втулку вниз к левой стороне силовой платы.
Рисунке 48
1
3
2
4
5
6
7
8
9
4 Порт CPC
5 Провод заземления порта CPC
6 Большой провод заземления от центральной
панели
7 Электромагнитный клапан
8 Плата делителя напряжения
9 Правая изоляционная втулка
