9 – Замена компонентов источника тока
Замена индуктора PFC
Снятие индуктора PFC
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие кожуха вентилятора на странице 230.
2. Выкрутите винт и болт, закрепляющие провода индуктора PFC к силовой плате.

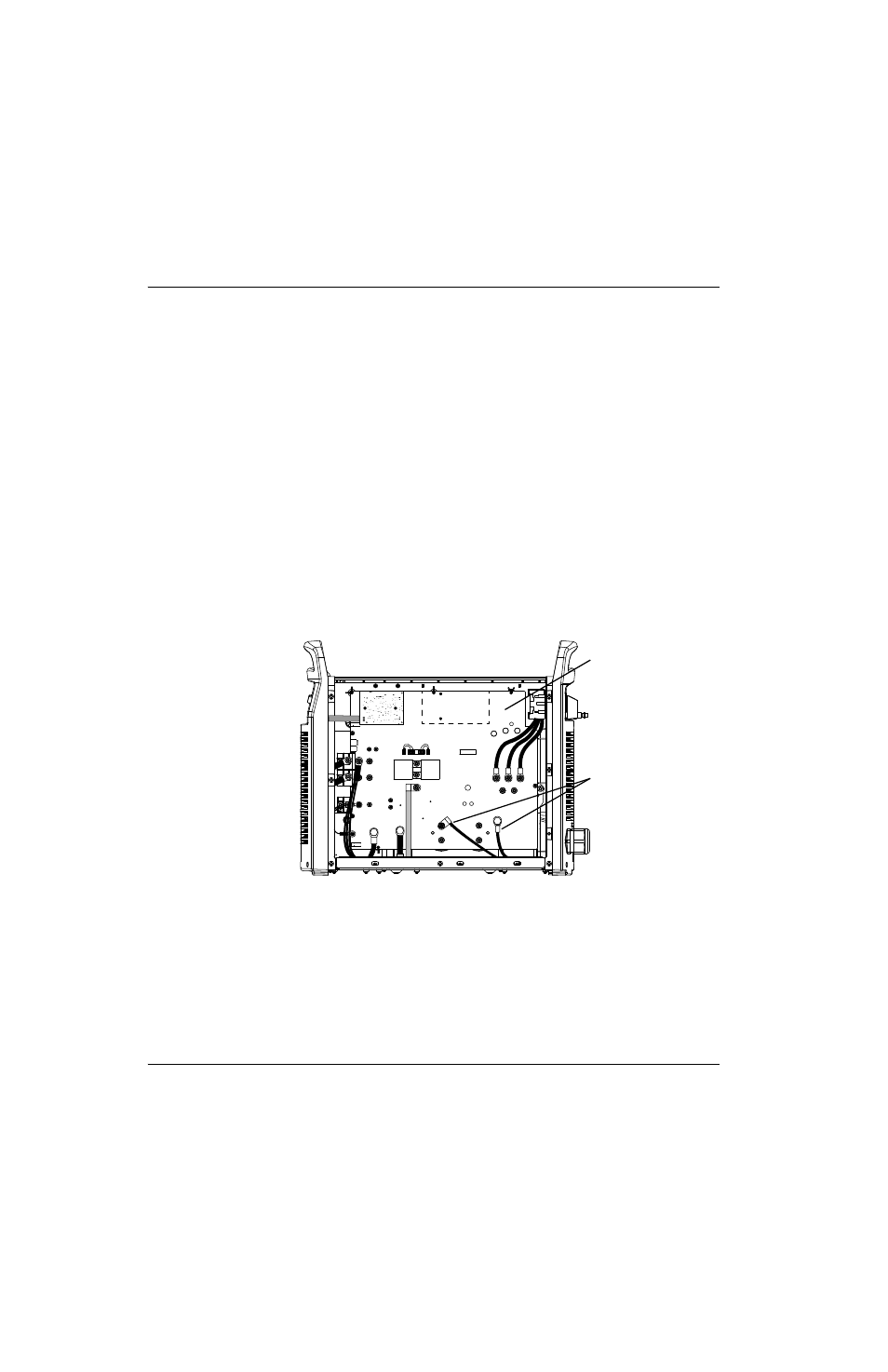

Рисунке 104
№ комплекта
Описание
Комплект: индуктор PFC для Powermax125 480 В/600 В CSA
Комплект: индуктор PFC для Powermax125 400 В CE/380 В CCC
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
Провода индуктора PFC
Силовая плата
