74
Powermax125 Руководство по сервисному обслуживанию 80807J
6 – Настройка механизированного резака
4. При разборке полноразмерного механизированного резака отвинтите муфту позиционирования
от соединителя. При разборке механизированного мини-резака отвинтите адаптер от соединителя.
5. Отвинтите соединитель от соединительной муфты.
6. Отвинтите три винта с обращенной к расходным деталям стороны соединительной муфты и отведите
соединительную муфту от передней части корпуса резака.

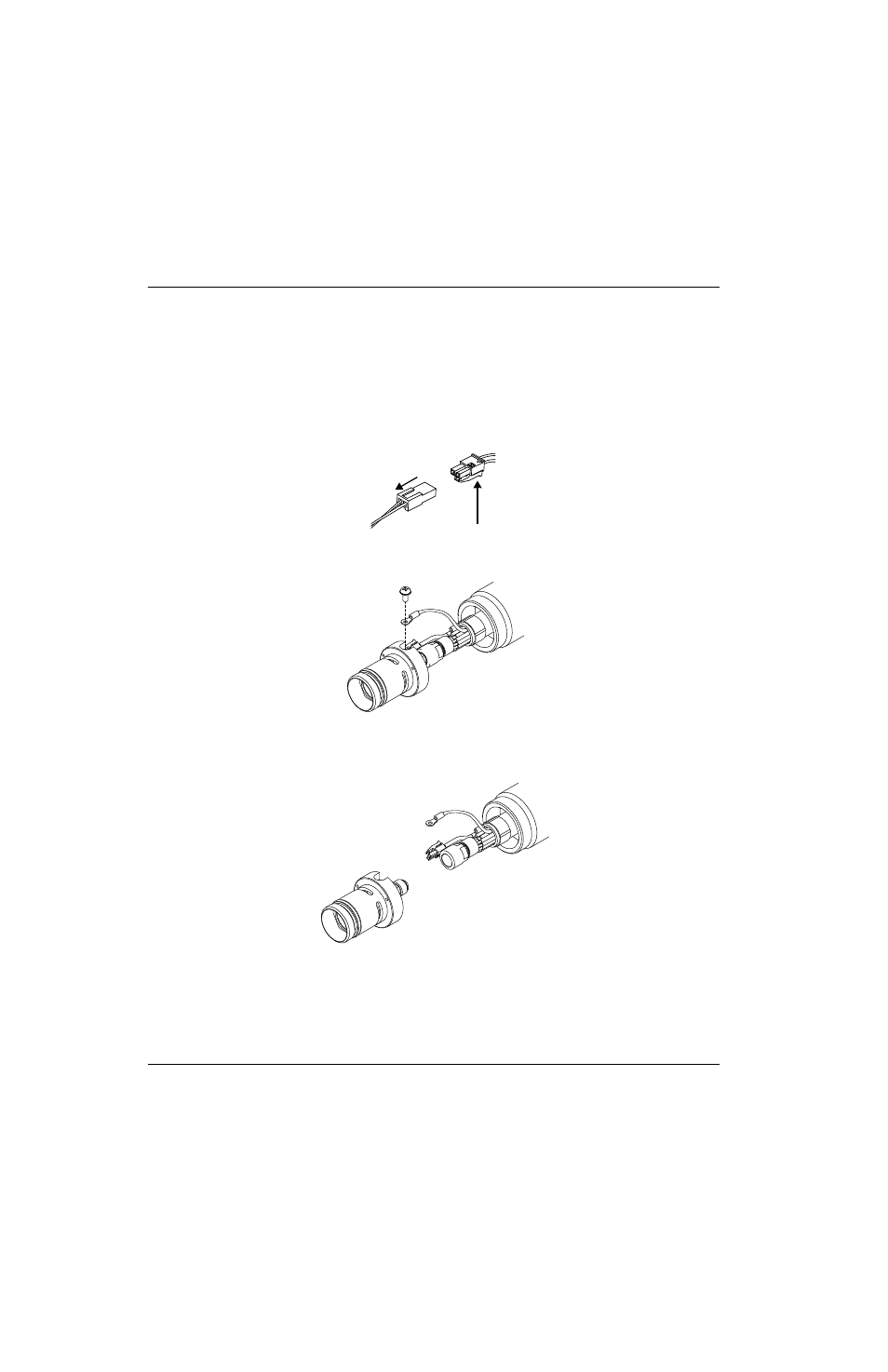

7. Отсоедините соединительный провод для переключателя колпачкового датчика.
8. Выкрутите винт, которым контрольный провод резака закреплен на его основном корпусе.
9. С помощью торцевых гаечных ключей на 5/16 и 1/2 дюйма или раздвижных ключей ослабьте гайку, при
помощи которой шланг подачи газа крепится к проводу резака. Отложите корпус резака в сторону.
10. Отведите соединитель от передней части провода резака.
11. При разборке полноразмерного механизированного резака отведите муфту позиционирования от передней
части провода резака. При разборке механизированного мини-резака отведите адаптер от передней части
провода резака.
