8 – Поиск и устранение неисправностей, проверка системы
Рисунке 19
Тест 1 — Входное напряжение
Симптомы: Сбой напряжения (0-60-0, -1 или -2)
Проверьте линейное напряжение в верхней части выключателя (S1), установив переключатель в положение
OFF (O) (вкл).
Проверьте входное напряжение на диодном мосте входа, установив переключатель в положение ON (I) (вкл).
Напряжение переменного тока между любыми 2 входящими проводами должно быть равно
линейному напряжению.
Если на переключатель питания подается верное напряжение, а на диодный мост на входе —
низкое, замените переключатель питания.
Проверьте выходное напряжение на диодном мосте входа.
Выходное напряжение постоянного тока = линейное напряжение x 1,414 В пост. тока.
Все значения равны ±15 %.
1
2
3
4
5

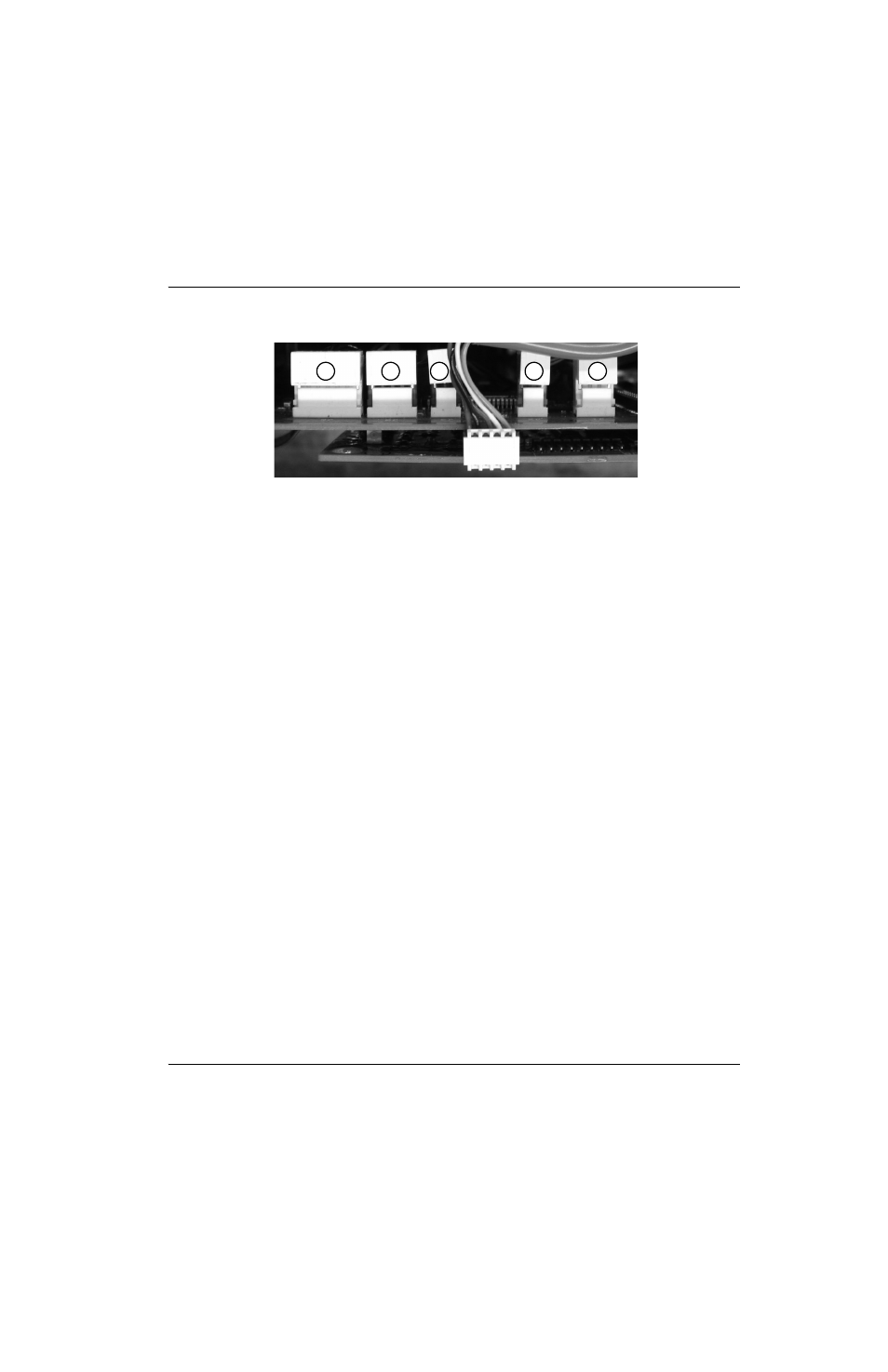

1 Электронный регулятор (J6)
2 Переключатель давления/блок-контактор (J5)
3 Датчик давления (J3)
4 Датчик температуры инвертора (J2)
5 Вентилятор (J1)
