130
Powermax125 Руководство по сервисному обслуживанию 80807J
8 – Поиск и устранение неисправностей, проверка системы

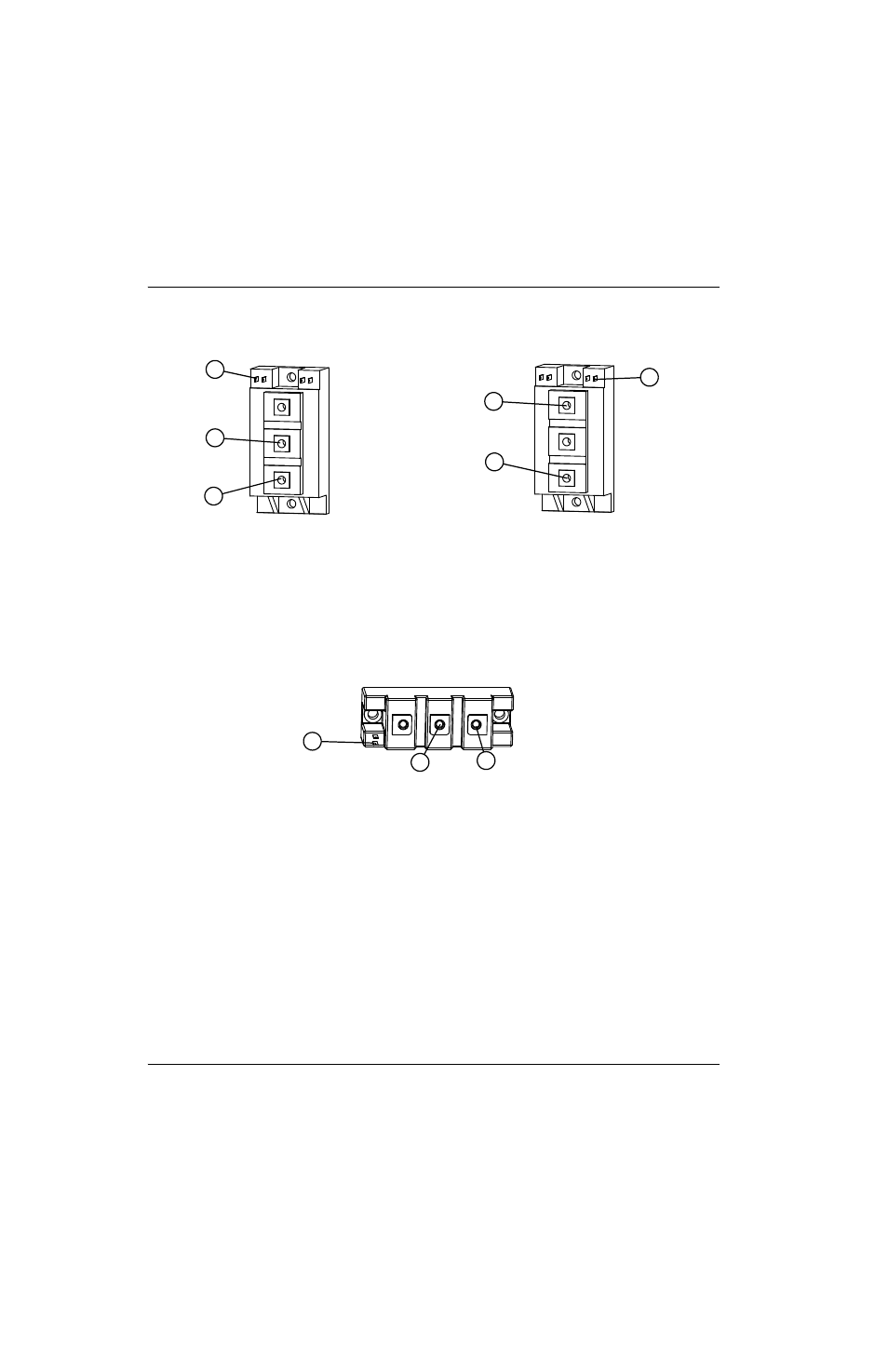

Рисунке 11 – БТИЗ, тестирование инвертера
Рисунке 12 – БТИЗ, вспомогательная дуга
Тест 1
Тест 2
1
2
3
4
5
6
1 Желтый кабель, затвор («G2» или «6»)
2 Черный кабель, эмиттер («E2» или «2»)
3 Красный провод, коллектор («C2E1» или «1»)
4 Красный провод, коллектор («C1» или «3»)
5 Черный кабель, эмиттер («C2E1» или «1»)
6 Желтый кабель, затвор («G1» или «4»)
1
2
3
1 Желтый кабель, затвор 2 («G2» или «6»)
2 Черный кабель, эмиттер 2 («E2» или «2»)
3 Красный провод, коллектор 2 («C2» или «1»)
