Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Установка выключателя источника тока
1. Закрепите выключатель источника тока на задней панели, вкрутив 4 крепежных винта с усилием 17,3 кг-см.
2. Если установлен разъем RS-485, отогните и открепите новую накладку по перфорированной линии.
3. Снимите тыльную часть с накладки и прикрепите ее к задней панели, совместив отверстие в накладке
с соответствующим отверстием на задней панели.
4. Насадите ручку выключателя источника тока на штырь и вкрутите винт ручки с усилием 11,5 кг-см.

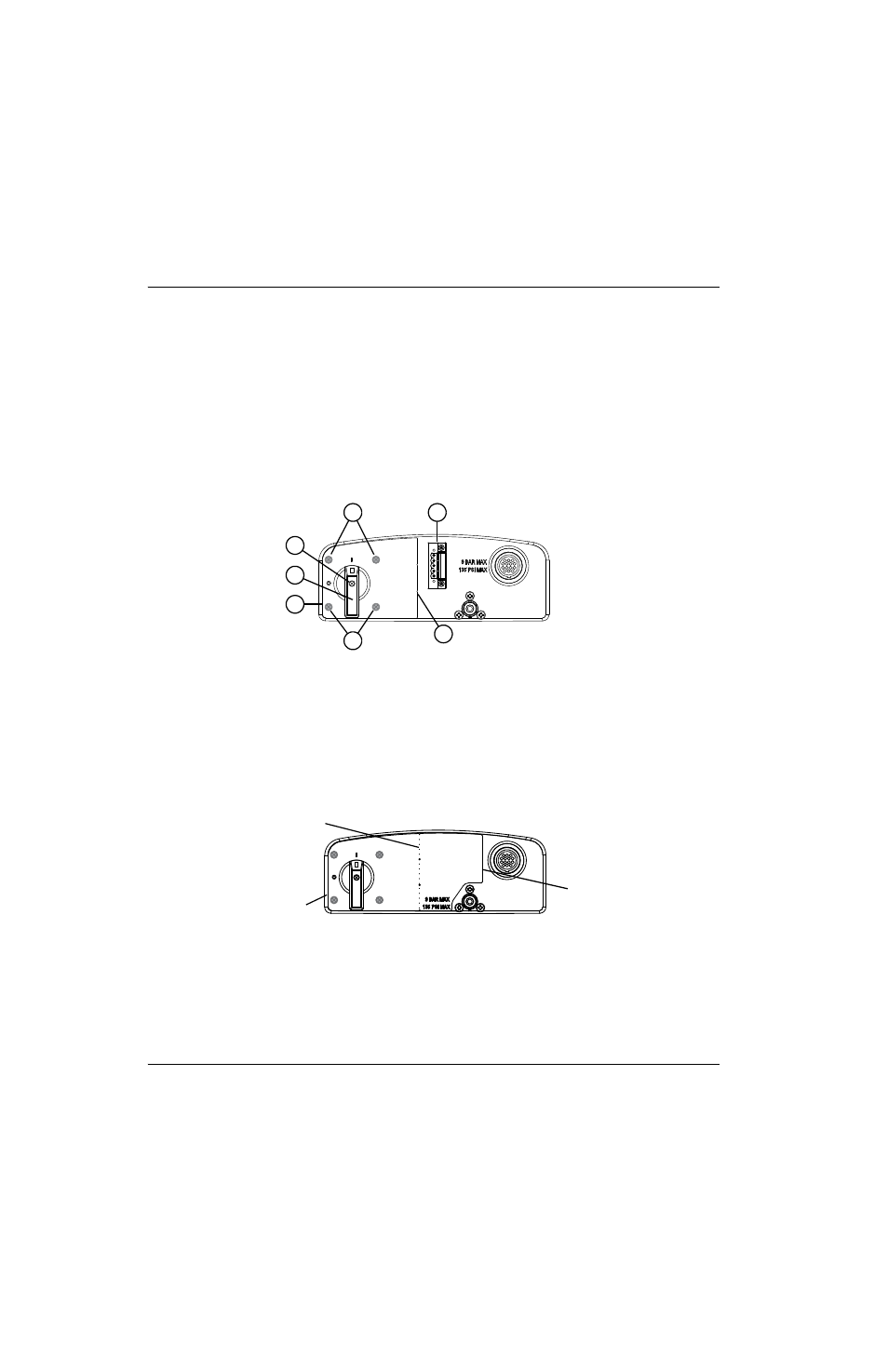

Рисунке 68 – Левая часть накладки, которая используется при установленном разъеме RS-485
Рисунке 69 — Если разъем RS-485 не установлен, используется вся накладка
1
2
3
4
4
5
6
1 Винт ручки
2 Ручка выключателя источника тока
3 Левый край накладки
4 Винты выключателя источника тока
(за накладкой)
5 Правый край накладки ограничивается
перфорированной линией
6 Дополнительный разъем RS-485
Перфорированная линия накладки
Левый край накладки
Правый край накладки
