Инструкция по эксплуатации Hypertherm Powermax125 Rev.1 Service manual
Страница 278
278
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

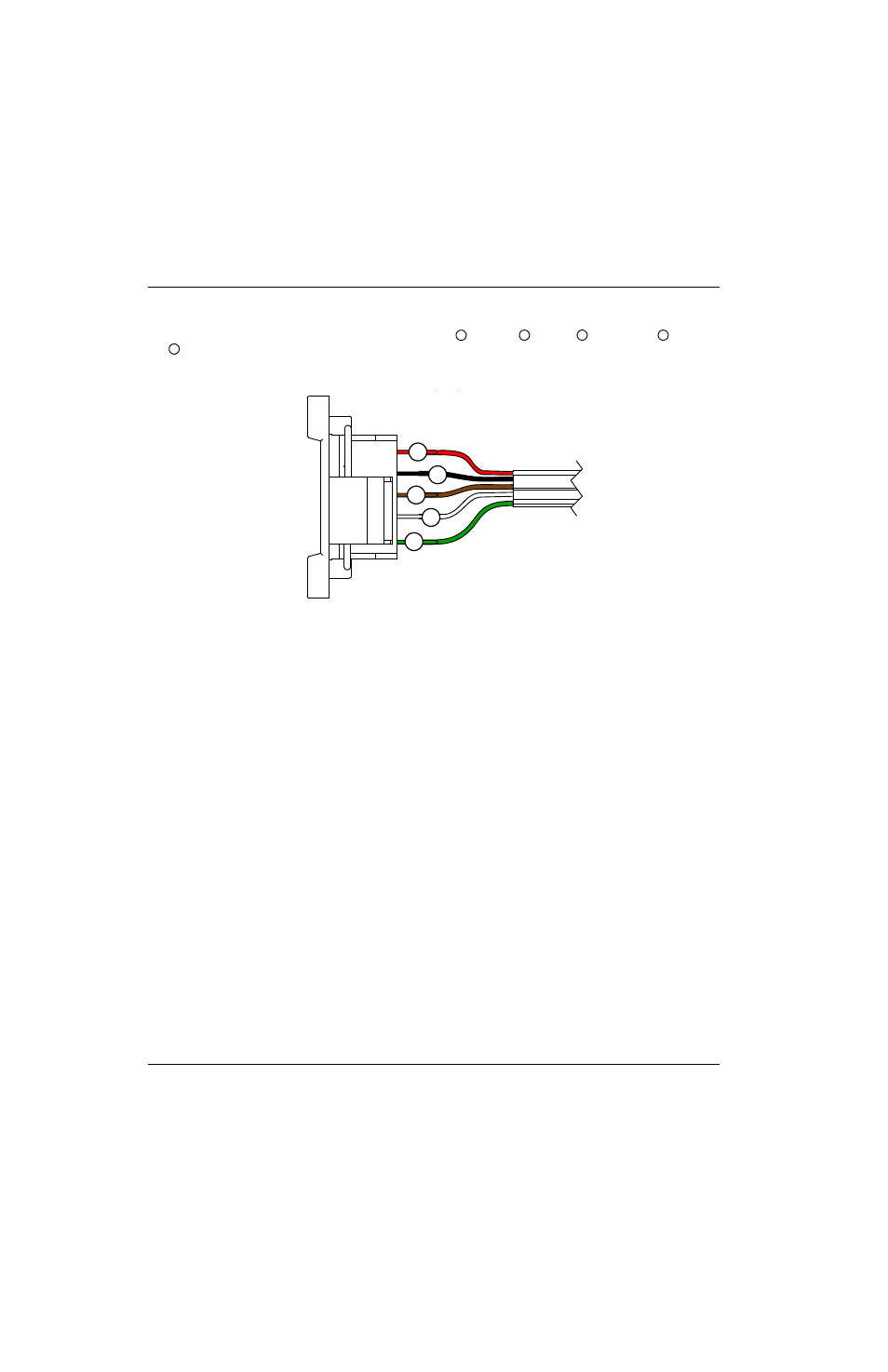

13. Если провода отсоединены при выполнении действия 12 на странице 274, подсоедините их к зажимам
разъема RS-485 в следующем порядке, начиная сверху: красный; черный; коричневый; белый;
зеленый.
Рисунке 116
14. Подсоедините 2 провода к клеммам переключателя давления (голубой провод, который ближе всего
находится к центральной панели).
15. Закрепите разъем интерфейса ЧПУ на задней панели при помощи 2 крепежных винтов с усилием затяжки
11,5 кг-см.
16. Закрепите 2 провода заземления на корпусе газового фильтра, вкрутив винт провода заземления с усилием
затяжки 11,5 кг-см.
17. Переустановите сетевой шнур. См. Установка сетевого шнура и кабельного зажима на странице 207.
18. При необходимости закрепите концевую панель на источнике тока, вкрутив 3 крепежных винта на основании
панели с усилием 23 кг-см.
1
2
3
4
5
1
2
3
4
5
