Powermax125 Руководство по сервисному обслуживанию 80807J
185
9 – Замена компонентов источника тока
Замена защитного барьера компонентов
Снятие защитного барьера компонентов
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
2. Снимите защитный барьер компонентов со стороны силовой платы в источнике тока. Защитный барьер
компонентов гибкий. При извлечении его можно слегка согнуть.

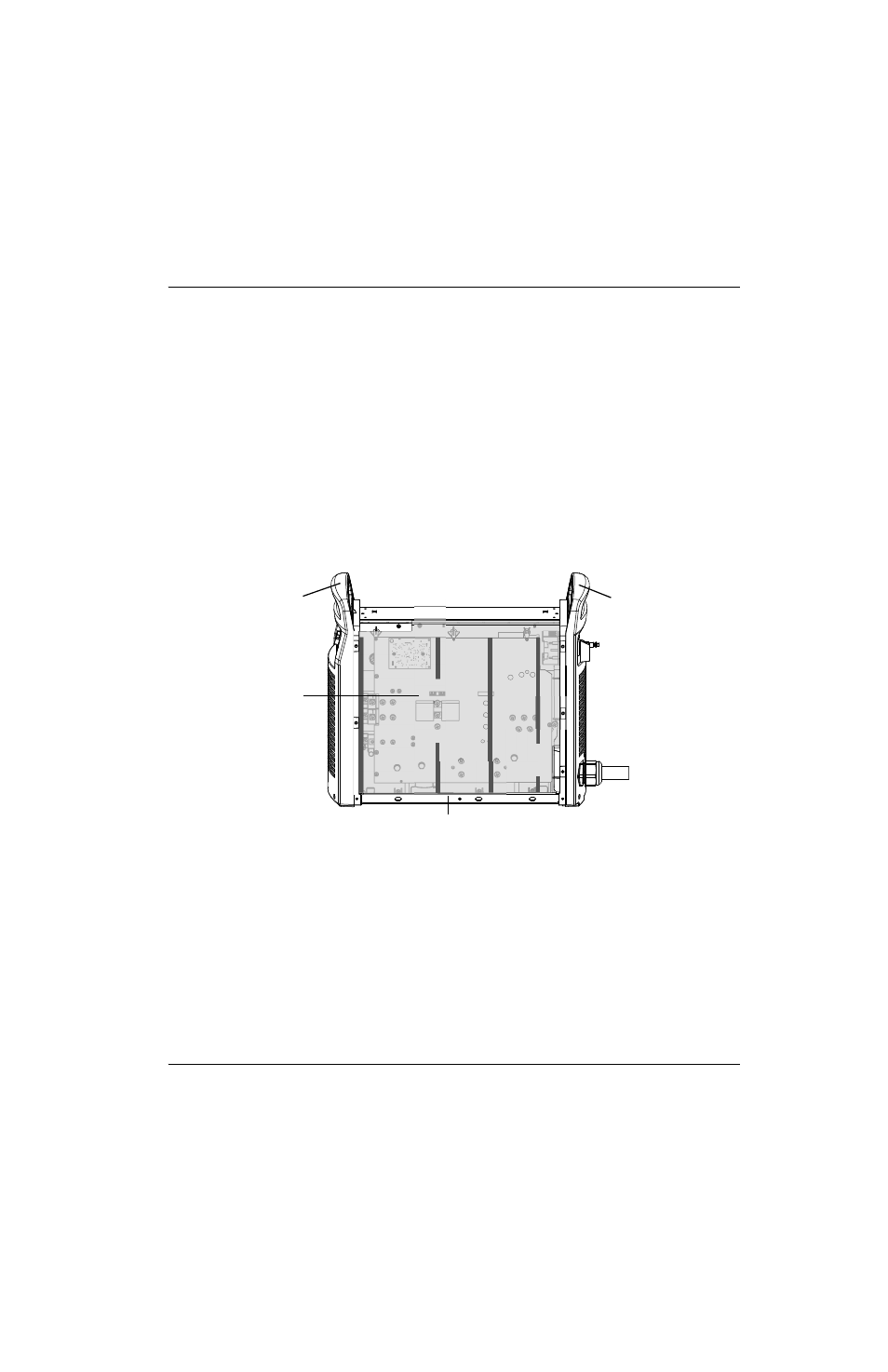

Рисунке 40
Установка защитного барьера компонентов
1. Вставьте защитный барьер компонентов за боковыми краями панелей, направляя его вниз к основанию.
2. Отогните нижний правый край барьера компонентов в месте перфорированной области и вставьте его между
проводами силового шнура и краем платы источника тока.
3. Отогните верхний правый край барьера компонентов в месте перфорированной области и поместите его над
выключателем источника тока.
4. Выровняйте защитный барьер между передней и задней панелями.
5. Поставьте крышку источника тока на место. (См. Установка крышки источника тока на странице 184.)
6. Включите электропитание и подсоедините источник газа.
№ комплекта
Описание
Комплект: защитный барьер компонентов Powermax125
Передняя панель
Защитный барьер
компонента
Задняя панель
Основание
