Powermax125 Руководство по сервисному обслуживанию 80807J
11 – Детали

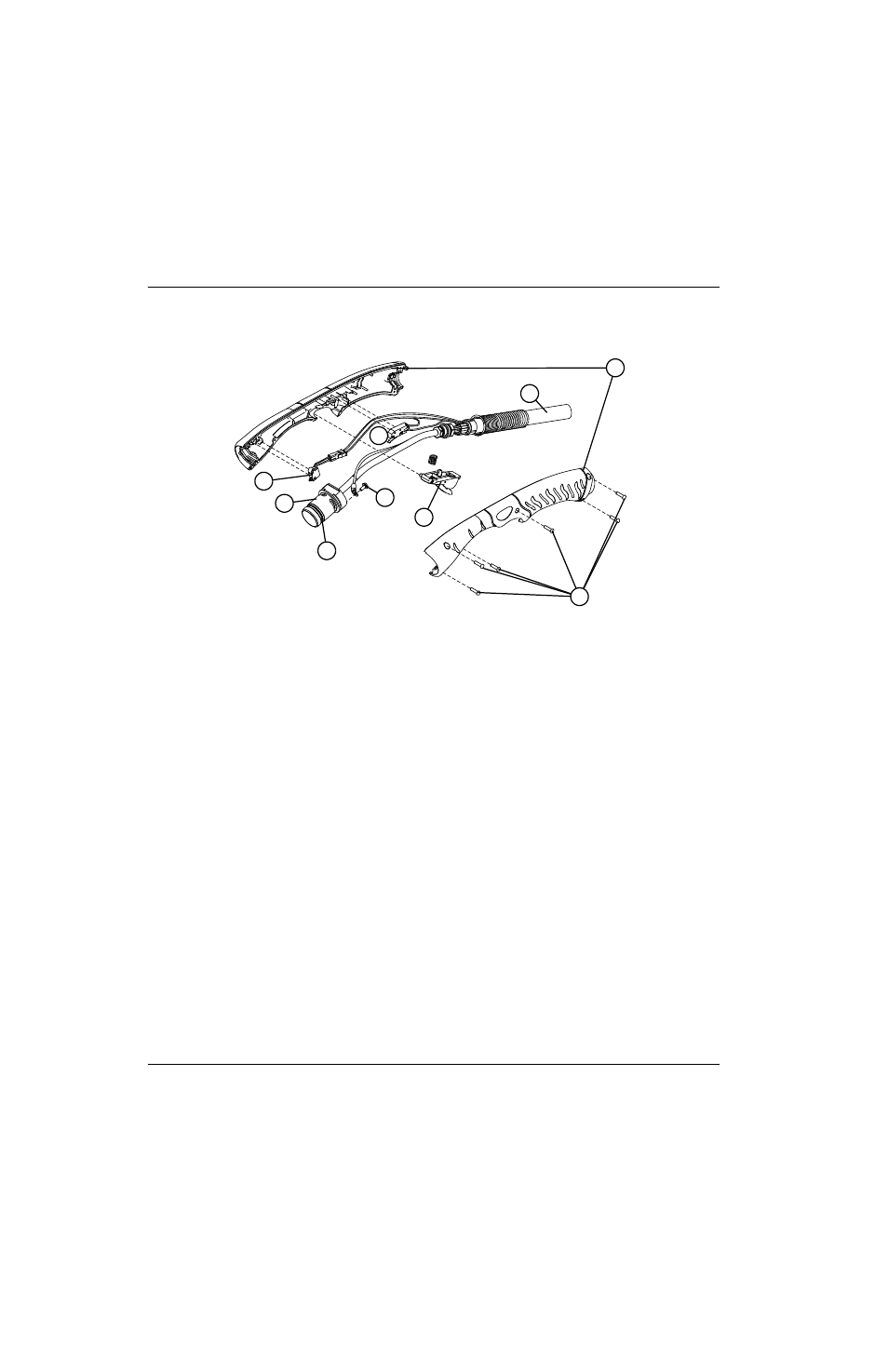

Запасные детали для ручного резака Duramax Hyamp 15°
Возможна замена либо всего ручного резака и кабеля в сборе, либо отдельных деталей. Детали, номера которых
начинаются с 059, представляют собой полные узлы резака вместе с проводом.
Номер детали
Описание
059495*
Ручной резак Duramax Hyamp 15° в сборе с проводом 7,6 м
059496*
Ручной резак Duramax Hyamp 15° в сборе с проводом 15 м
059497*
Ручной резак Duramax Hyamp 15° в сборе с проводом 23 м
1
228719
Комплект: сменный переключатель колпачкового датчика для ручных резаков Duramax
и Duramax Hyamp
2
075696
Контактный винт контрольного провода
3
428157
Комплект: сменный основной корпус для ручного резака Duramax Hyamp 15°
4
428253
Комплект: сменное уплотнительное кольцо для резака Duramax Hyamp (5)
5
428156
Комплект: выключатель ручного резака Duramax Hyamp со сменной пружиной
6
428162
Комплект: сменный переключатель пуска Duramax Hyamp
7
428148
Комплект: болты ручки ручного резака Duramax Hyamp
8
428159
Комплект: сменный провод ручного резака Duramax Hyamp длиной 7,6 м
8
428160
Комплект: сменный провод ручного резака Duramax Hyamp длиной 15 м
8
428161
Комплект: сменный провод ручного резака Duramax Hyamp длиной 23 м
9
428154
Комплект: сменная ручка резака Duramax Hyamp 15°
428260
Комплект: ремонтный комплект для блока быстрого отключения резака Duramax
и Duramax Hyamp (со стороны провода)
* В состав резака в сборе не входят расходные детали. Список номеров расходных деталей приведен на странице 319.
1
2
3
4
5
6
8
9
7
