Страница 272
272
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

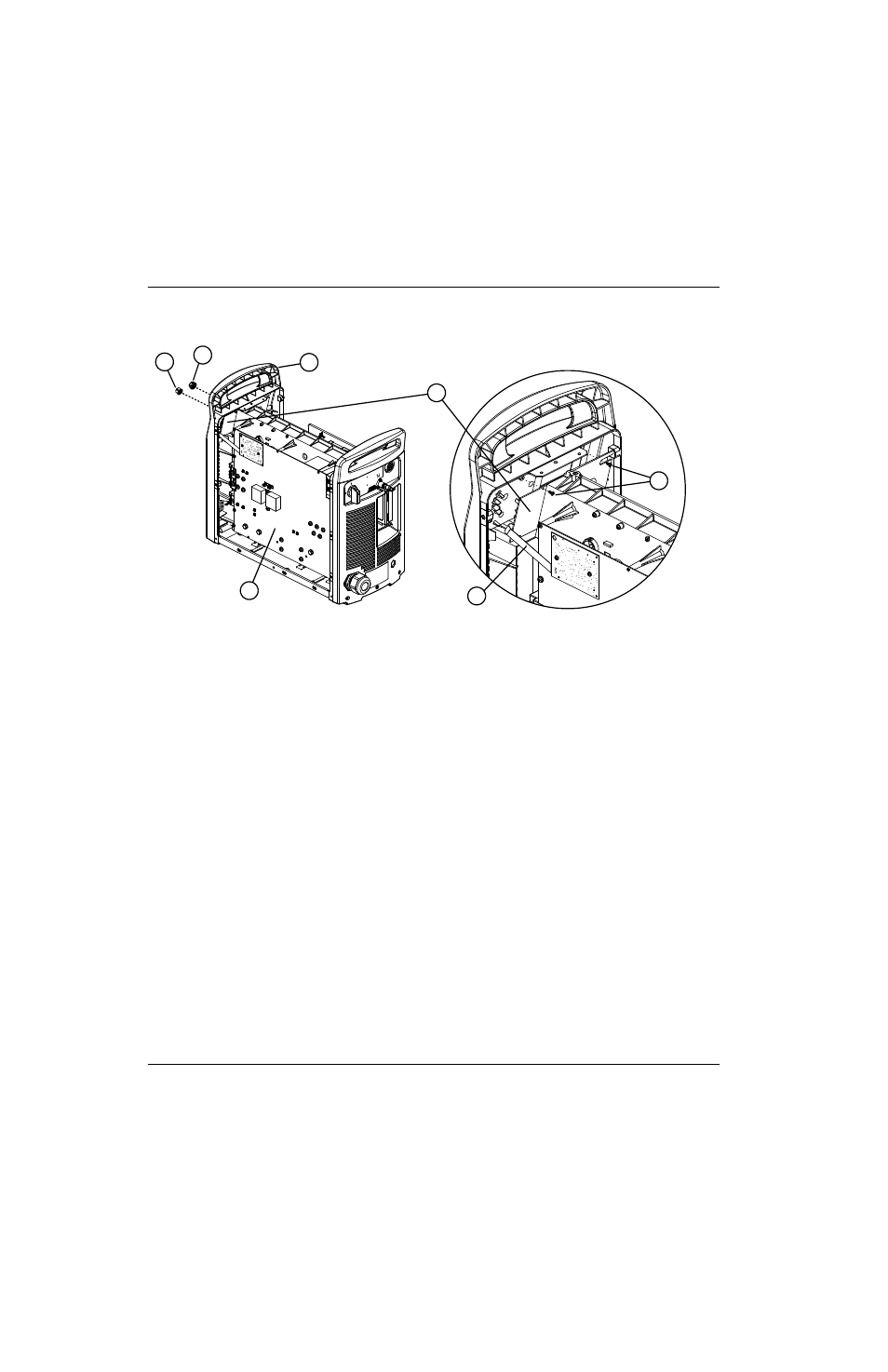

Рисунке 110
11. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка скобы концевой панели на странице 187.
в. См. Установка защитного барьера компонентов на странице 185.
г. См. Установка крышки источника тока на странице 184.
д. Включите электропитание и подсоедините источник газа.
Замена задней панели
№ комплекта
Описание
Комплект: задняя панель Powermax125 480 В CSA
Комплект: задняя панель Powermax125 600 В CSA
Комплект: задняя панель Powermax125 400 В CE
Комплект: задняя панель Powermax125 380 В CCC
2
3
4
5
6
7
1
1 Регулятор силы тока
2 Ручка переключения режимов работы
3 Силовая плата
4 Ленточный кабель
5 Верхние крепежные винты для
контрольной платы
6 Контрольная плата
7 Верхняя часть передней панели
