Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
8. Закрепите кольцевые клеммы проводов сопла на силовой плате, вкрутив винты с 23 кг-см.
9. Вставьте разъем кабеля интерфейса в гнездо J17 на силовой плате. Совместите оранжевый провод
в разъеме с надписью «ORG» на силовой плате.

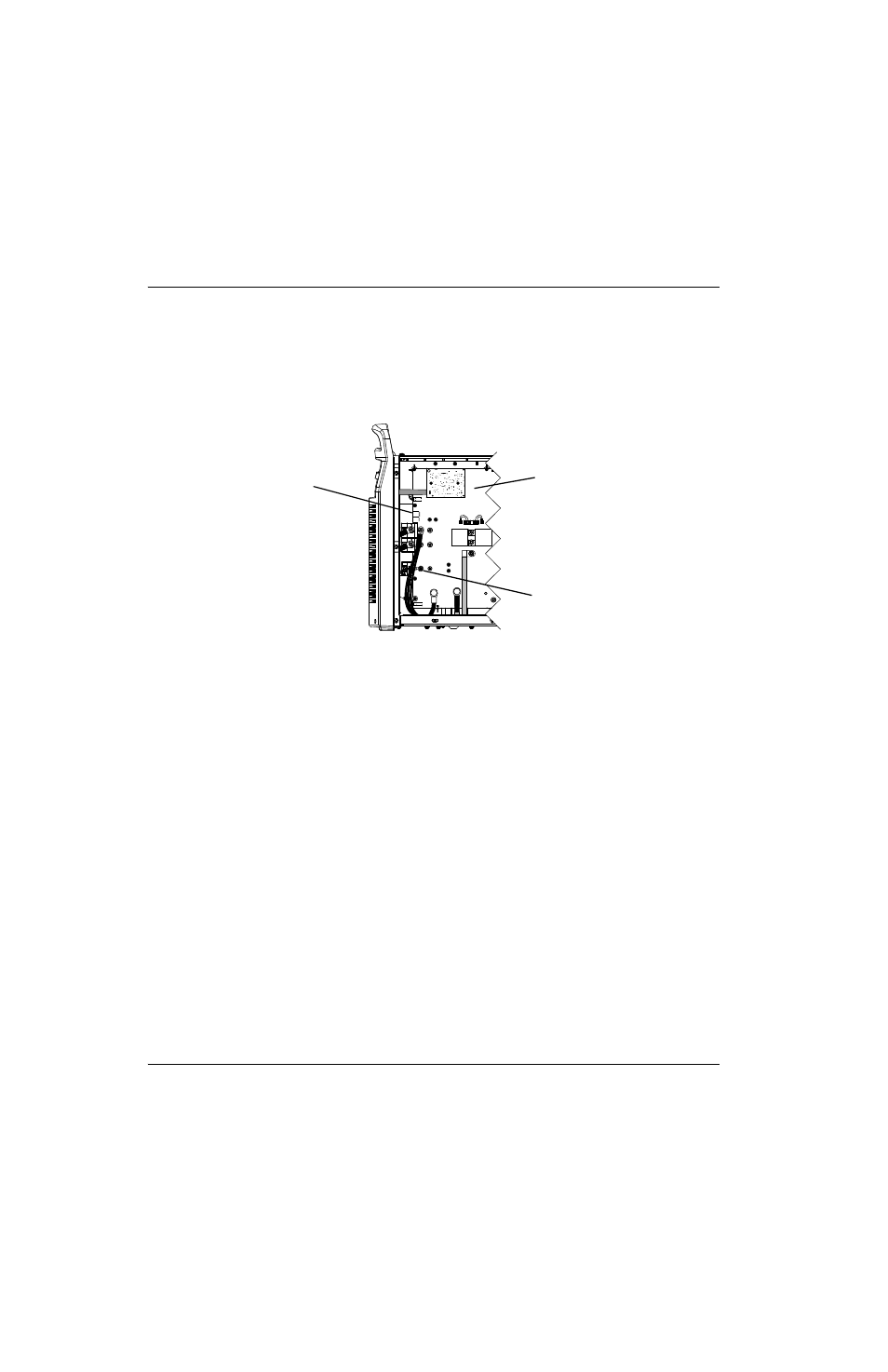

Рисунке 92
10. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка скобы концевой панели на странице 187.
в. См. Установка защитного барьера компонентов на странице 185.
г. См. Установка крышки источника тока на странице 184.
д. Включите электропитание и подсоедините источник газа.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J17
Винты провода сопла
Силовая плата
