2 – Настройка источника тока

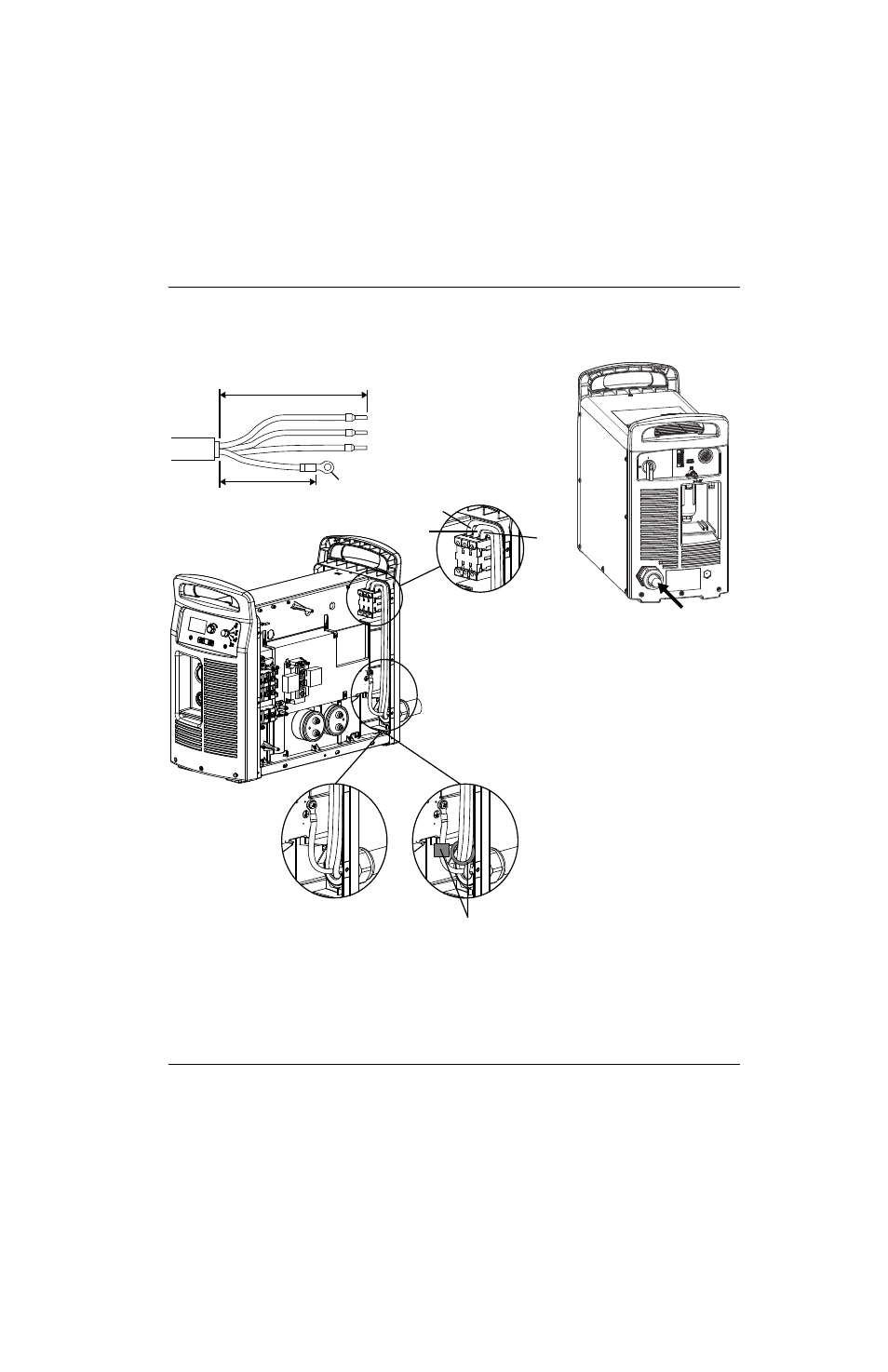

Зачистку и подготовку проводов сетевого шнура следует проводить так, как на рисунке ниже. В моделях CE три
провода сетевого шнура и провода заземления окольцованы ферритовыми сердечниками; в моделях CSA и CCC
нет ферритовых сердечников вокруг проводов сетевого шнура.
Системы моделей ССС, поставляются без сетевого шнура. Чтобы обеспечить
соответствие требованиям сертификата CE, установите комплект сетевого шнура
228886.
L1
L2
L3
L1
L2
L3
Заземление
419 мм
203 мм
6 мм
Протяните провод
через кабельный зажим
и затяните его
Сетевые шнуры в моделях
CSA/CCC
(без ферритовых
сердечников)
Силовой шнур в модели CE
(ферритовые сердечники
на проводах сетевого шнура
и проводе заземления)
