260
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
4. Со стороны вентилятора выкрутите 2 крепежных винта из основания индуктора трансформатора.
5. Снимите два нижних винта крепления вентилятора. Эти винты расположены непосредственно под
отверстиями в дне фланца корпуса вентилятора.
6. Отожмите дно вентилятора влево, чтобы он не препятствовал извлечению трансформатора.

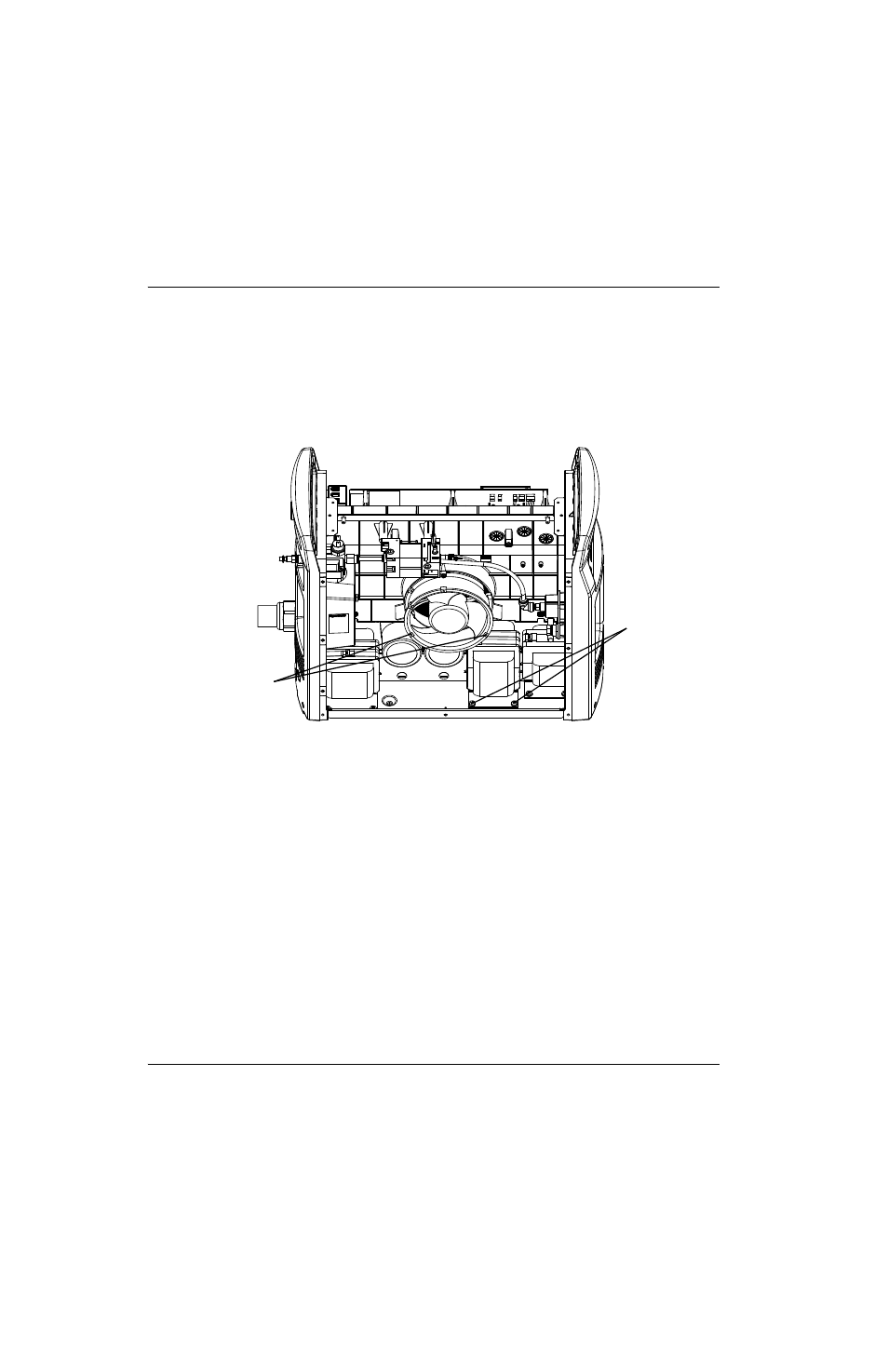

Рисунке 100
J1
J2
J3
J5
J6
Отверстия в нижней части
фланца корпуса
вентилятора
Крепежные винты
трансформатора
