Powermax125 Руководство по сервисному обслуживанию 80807J
7 – Механизированная резка
Доступ к базовому дуговому напряжению
Для доступа к базовому дуговому напряжению см. Бюллетень по техобслуживанию на месте 807060.
Подключение дополнительного кабеля интерфейса машины RS-485
для последовательной передачи данных
При помощи разъема последовательного интерфейса RS-485 на задней панели источника к системе Powermax
можно подключить внешнее устройство. Например, можно дистанционно управлять работой системы Powermax
при помощи контроллера ЧПУ.
Источник тока системы Powermax должен быть укомплектован заводским (или устанавливаемым пользователем)
разъемом последовательного интерфейса RS-485 на задней панели источника. Разъем на задней панели
источника тока обеспечивает доступ к плате RS-485 внутри источника.
Если источник тока не укомплектован разъемом RS-485, закажите комплект 228539, «Плата RS-485 с кабелями
для систем Powermax65/85/105/125». Следуйте инструкциям по установке в разделе
Замена деталей источника
документа «Руководство по сервисному обслуживанию Powermax125» (80807J), который можно загрузить
в разделе «Библиотека документов»
.
После установки разъема RS-485 необходимо выполнить действия, которые указаны ниже.
1. Выключите (OFF) источник тока.
2. Подсоедините кабель RS-485 от внешнего устройства к разъему на задней панели источника тока системы
Powermax.
БЕРЕГИСЬ!
ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ, ОПАСНОСТЬ ФИЗИЧЕСКОГО
ВОЗДЕЙСТВИЯ, ОПАСНОСТЬ ВОЗГОРАНИЯ
Прямое подключение к контуру плазмы для доступа к базовому
дуговому напряжению повышает риск поражения током, теплового
удара и пожара в случае сбоя. Выходные значения напряжения и тока
контура указаны в паспортной табличке.

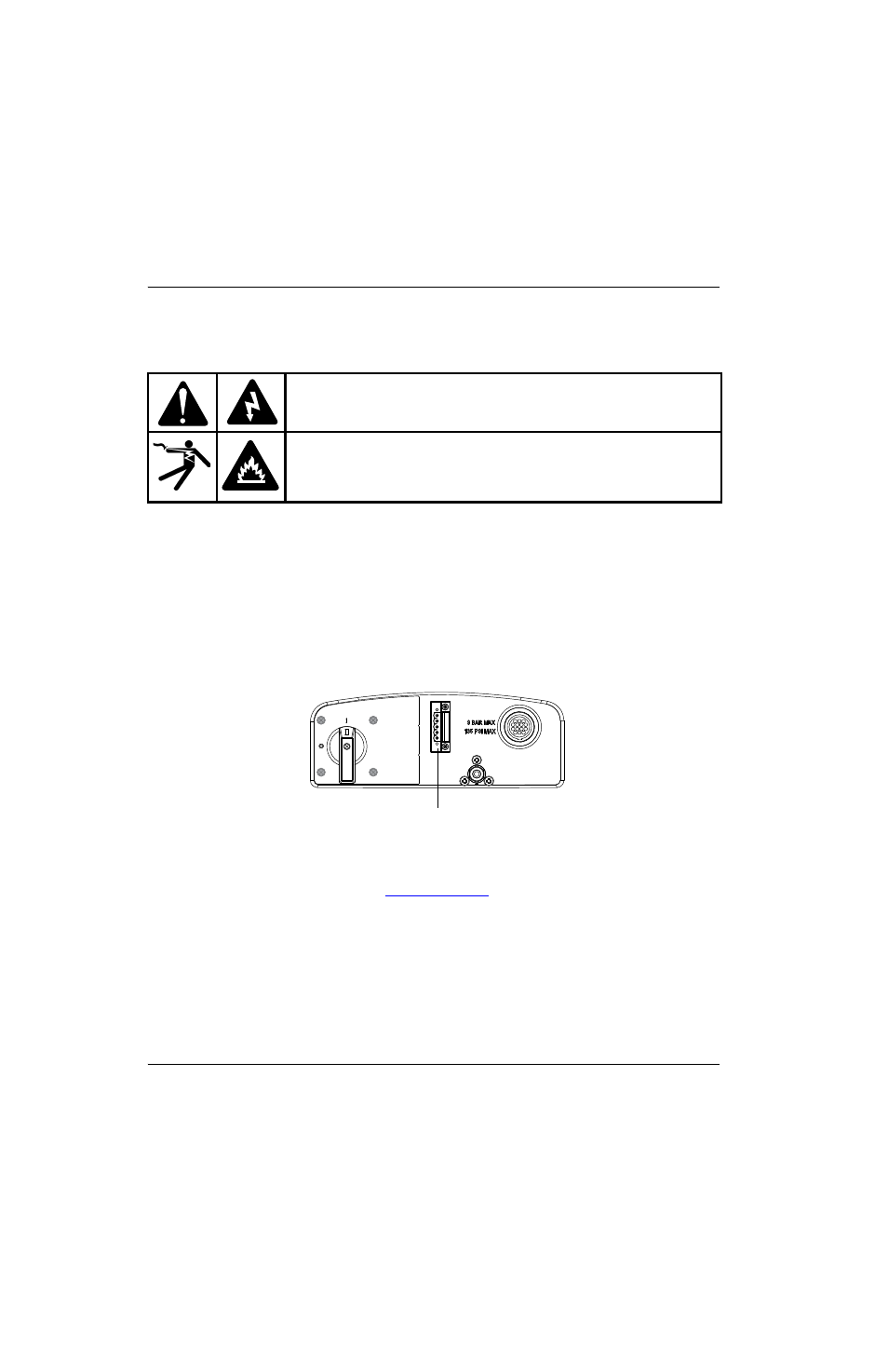

Разъем RS-485
