Powermax125 Руководство по сервисному обслуживанию 80807J 169
8 – Поиск и устранение неисправностей, проверка системы
Если значение при +3,3 В постоянного тока не верное:
 Отсоедините плату процессора цифровой обработки сигналов.
 Если значение все равно неправильное, замените силовую плату.
В противном случае возможна неисправность контрольной платы или платы процессора цифровой обработки
сигналов. Выполните следующие действия:
 Установите плату процессора цифровой обработки сигналов, отключив ленточный кабель. Если получено
верное значение, замените контрольную плату. В противном случае замените плату процессора
цифровой обработки сигналов.
Тест 6 — Блокировка резака в разомкнутом состоянии/Блокировка резака
в замкнутом состоянии
Симптомы: При включении питания сбоя нет, но на экране оператора отображается ошибка 0-30 при попытке
зажигания резака.
Убедитесь, что на резак установлены все необходимые расходные детали.
Если система работает в холостом режиме (сигнал запуска не подается), а резак и расходные детали
установлены, между двойным черным проводом, подключенным к центральному штырю БТИЗ вспомогательной
дуги, и красным проводом, подключенным к J28, должна соблюдаться непрерывность. При подаче газа через
резак (режим проверки газа 1) между этими точками должно наблюдаться очень высокое сопротивление.
 Чтобы переключить систему в режим проверки газа, откройте экран обслуживания
(см.
Отображение экрана обслуживания на странице 134), перейдите к «G» (газ)
и воспользуйтесь ручкой регулировки для переключения в режим «1» (режим
проверки газа). Если поток воздуха отсутствует, возможна неисправность
регулятора. Проверьте журнал сбоев на присутствие зарегистрированных сбоев
3-20-n. (См.
Запуск проверки газа на странице 136.)

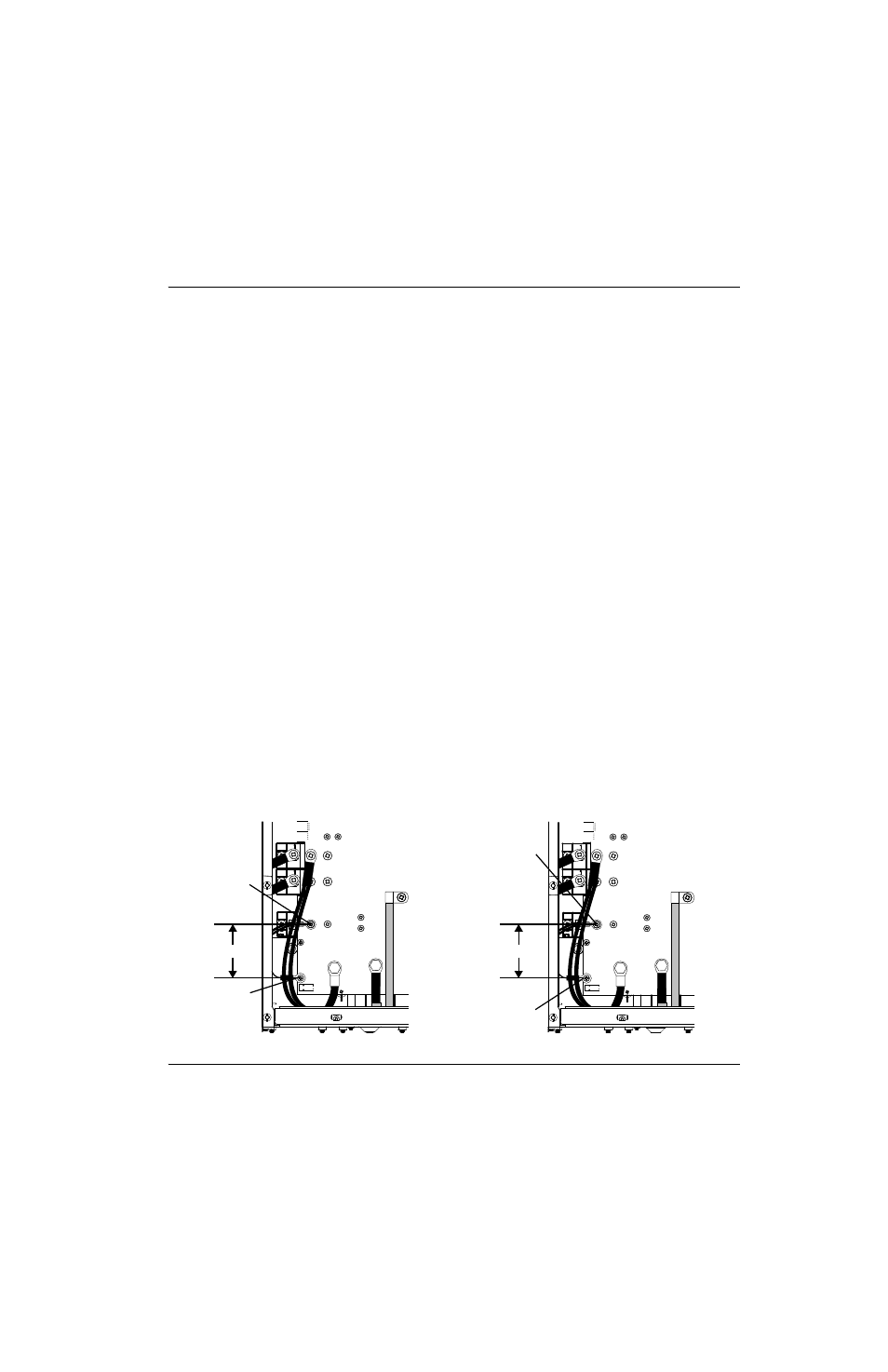

Рисунке 27
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Режим проверки газа 0 Режим проверки газа 1
Черные провода
Красный
провод (J28)
Непрерывность
с соплом или внешним
корпусом резака
Непрерывность
с отрицательным
проводом системы
< 5 Ω > 10 кΩ
