9 – Замена компонентов источника тока

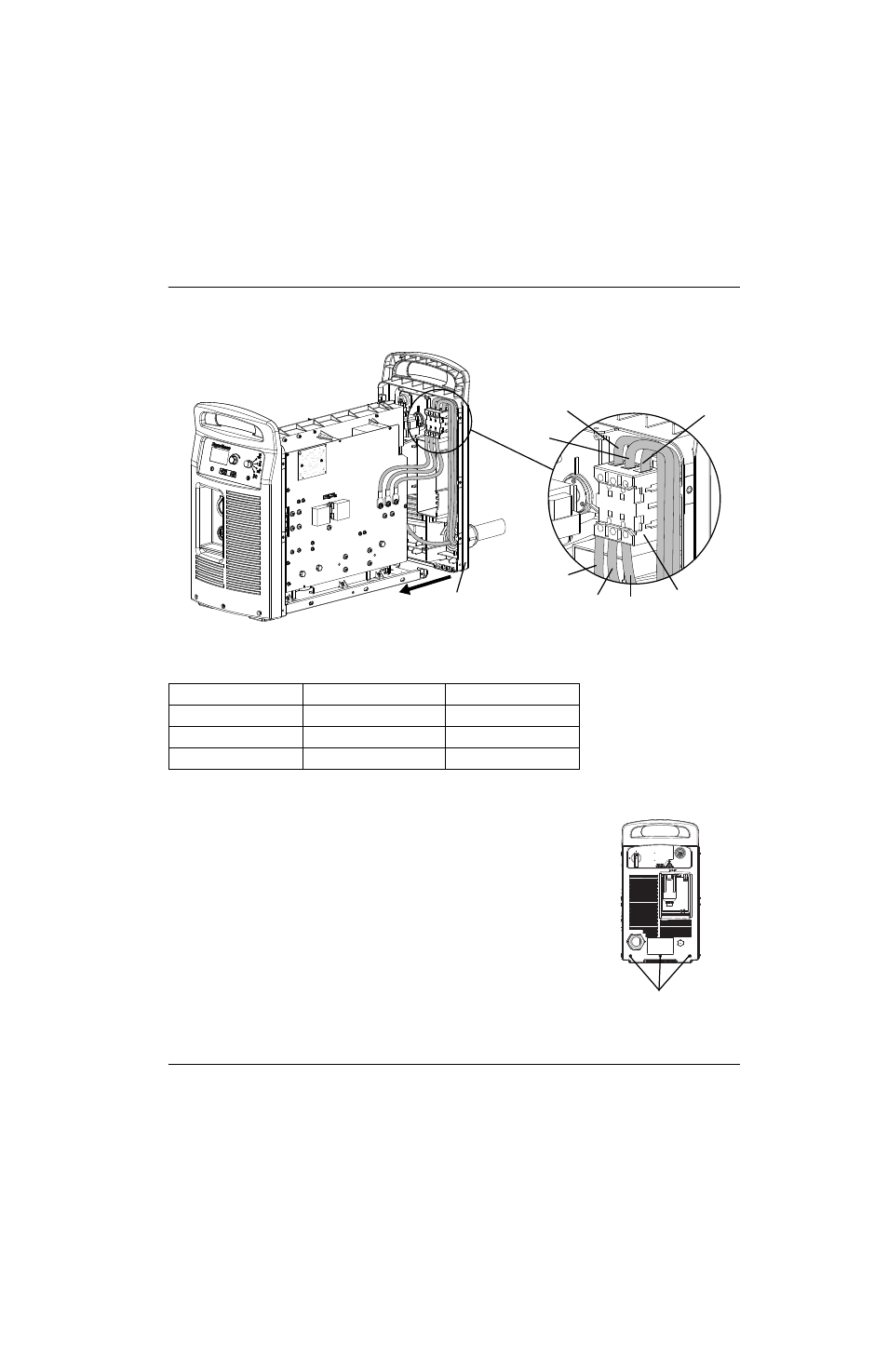

Рисунке 70
Таблице 11 – Подключения сетевого шнура
5. Вставьте красный и черный провод во вспомогательный
выключатель сверху и вкрутите установочные винты с усилием
11,5 кг-см. Красный провод подключается к клемме «13», а черный
провод — к клемме «14».
6. Вставьте 3 силовых провода в выключатель источника тока снизу,
как показано на Рисунке 70 и Таблице 11. Вкрутите установочные
винты T1-T2-T3 с усилием 23 кг-см.
7. Вставьте 3 силовых провода в выключатель источника тока сверху,
как показано на Рисунке 70 и Таблице 11. Вкрутите установочные
винты L1-L2-L3 с усилием 23 кг-см.
Провод CSA CE
L1 Черный Коричневый
L2 Белый Черный
L3 Красный Серый
* Цвета проводов в сетевых шнурах, приобретенных не у Hypertherm, могут отличаться.
L1
L2
L3
T1
T2
T3
Выключатель
источника тока Задняя панель
Крепежные винты задней панели
