Powermax125 Руководство по сервисному обслуживанию 80807J
189
9 – Замена компонентов источника тока
3. Проведите кабели через правую изоляционную втулку (см. Рисунке 46 на странице 190) со стороны силовой
платы к стороне вентилятора в источнике тока.
4. Выкрутите зеленый/желтый винт провода заземления из корпуса газового фильтра. (См. Рисунке 45).
5. Снимите порт CPC, выкрутив 2 винта.

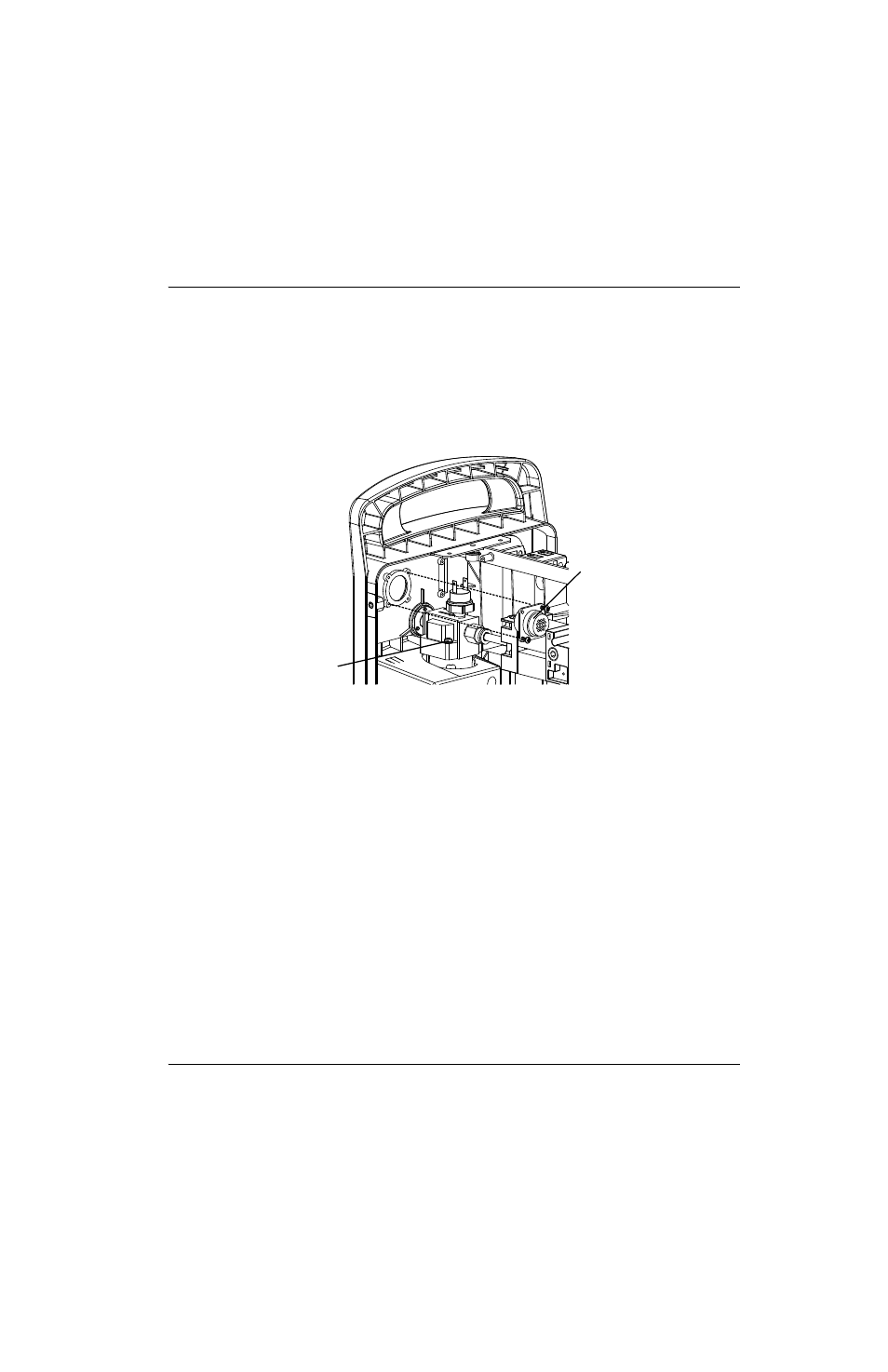

Рисунке 45
6. Выкрутите 2 винта из платы делителя напряжения и извлеките плату делителя напряжения вместе
с закрепленными на ней кабелями. (См.
Порт CPC
Винт провода заземления
