Powermax125 Руководство по сервисному обслуживанию 80807J
211
9 – Замена компонентов источника тока

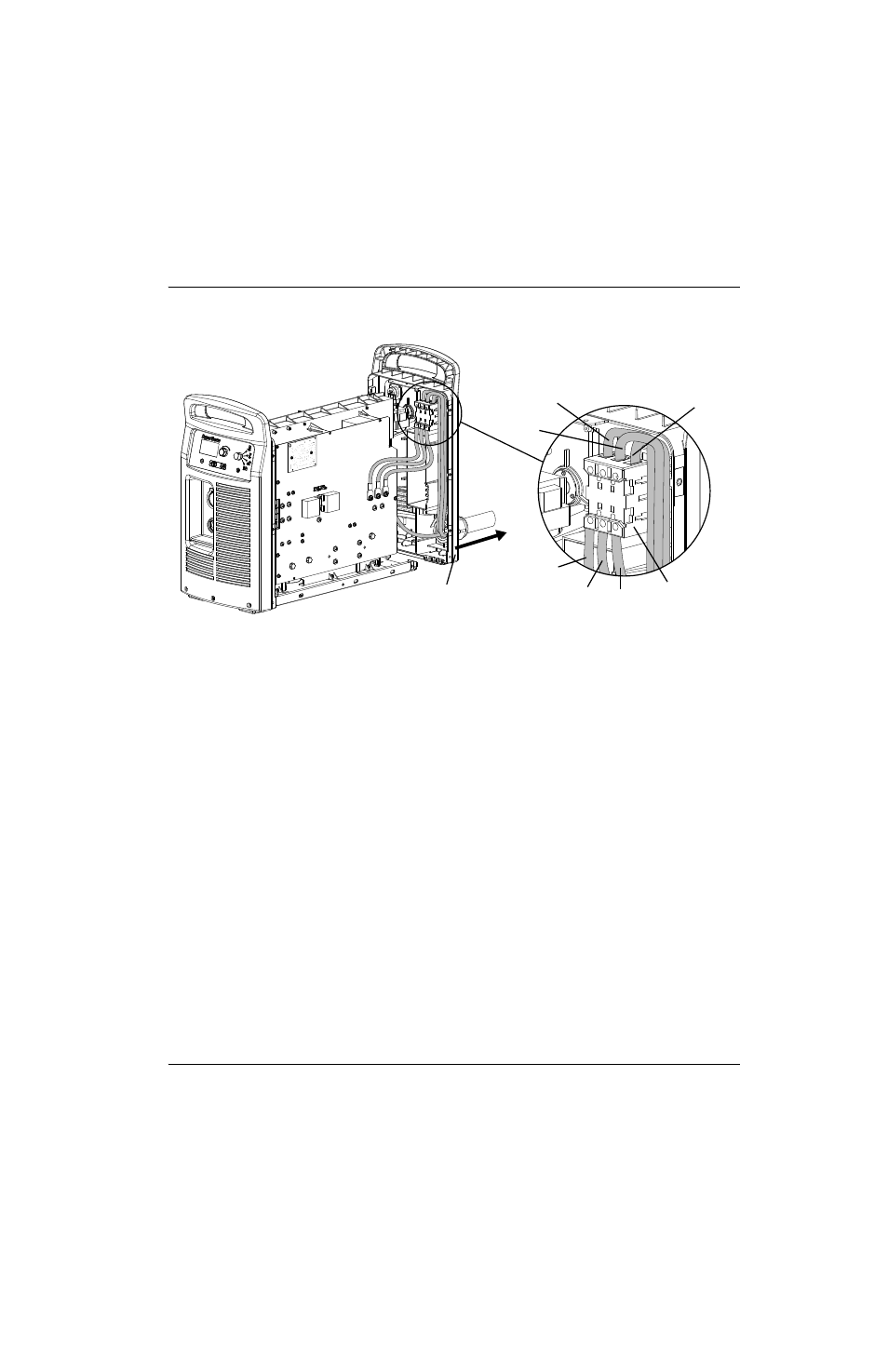

Рисунке 67
10. Выкрутите винт, которым ручка выключателя закреплена на штыре. (См. Рисунке 68 на странице 212).
11. Снимите ручку выключателя источника тока со штыря и отложите ее вместе с винтом. Если белый
пластмассовый колпачок не снялся вместе с ручкой, снимите его со штыря отдельно.
12. Подденьте край накладки выключателя источника тока при помощи ножа или плоской отвертки.
Если дополнительный разъем RS-485 не установлен, накладка охватывает правую сторону патрубка
газового впуска.
13. Отогните всю накладку таким образом, чтобы иметь доступ к 4 крепежным винтам, которыми выключатель
источника тока закреплен на задней панели.
14. Отсоедините выключатель источника тока от задней панели, выкрутив эти 4 крепежных винта.
L1
L2
L3
T1
T2
T3
Выключатель
источника тока
Задняя панель
