Powermax125 Руководство по сервисному обслуживанию 80807J
167
8 – Поиск и устранение неисправностей, проверка системы
Тест 5 — Обратный контур (низкое напряжение постоянного тока)
Симптомы: Низкое напряжение отсутствует.
При тестировании оборудования под напряжением используйте средства
индивидуальной защиты (СИЗ).
Обратный контур является источником низкого напряжения постоянного тока в источнике тока. Он подает
+3,3 В пост. тока, +5 В пост. тока, +24 В постоянного тока и +48 В пост. тока.
Проверьте напряжение, как описано в
Таблице 9. Если значение выходит за пределы ±15 %, выполните
соответствующий тест, описанный далее в этом разделе.
Таблице 9

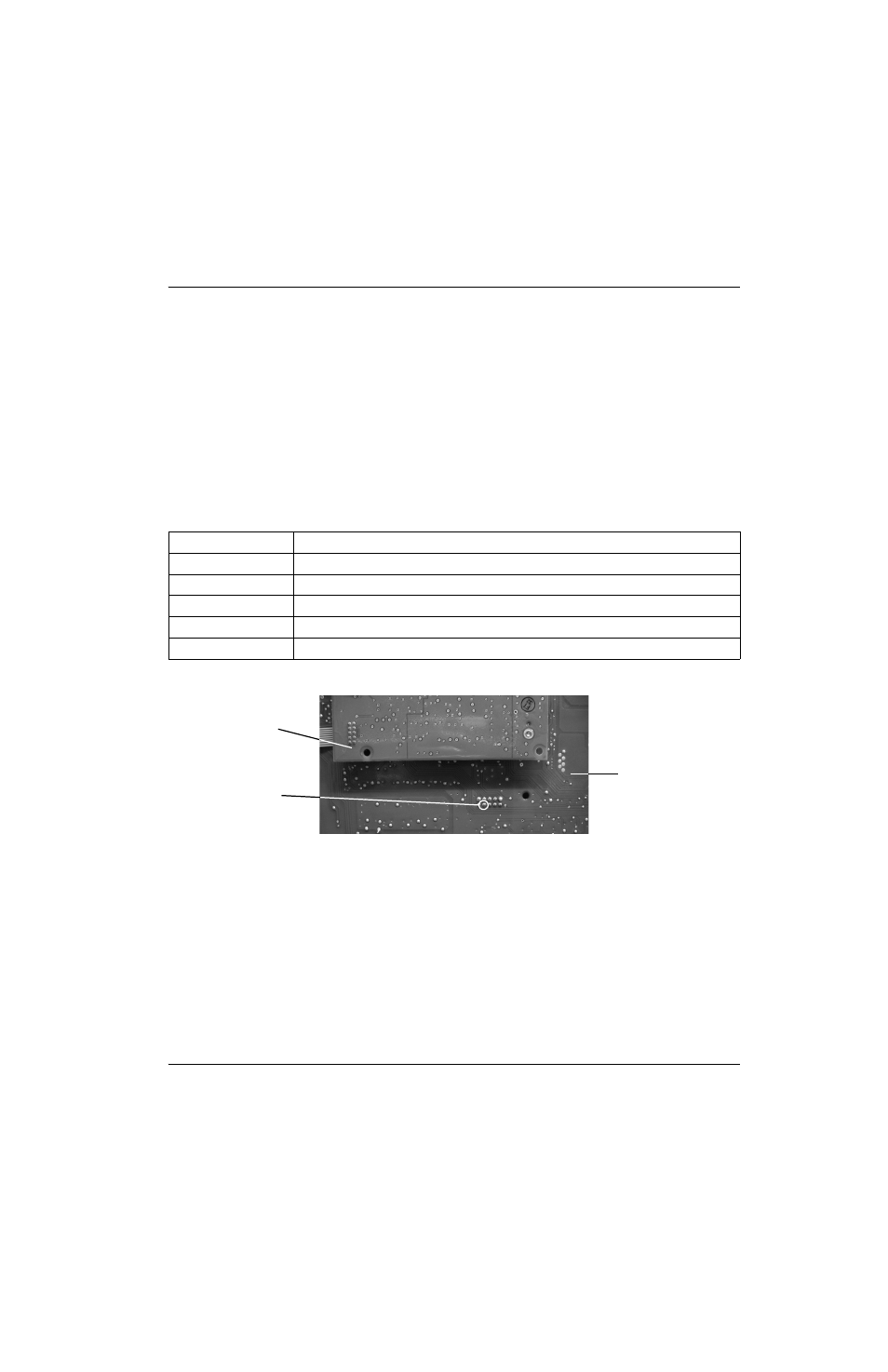

Рисунке 25
В постоянного тока Контрольные точки (для отрицательного провода используйте массу)
Все системы
+48
J1 — штырек 1
+24
J5 — штырек 1
+5,0
J3 — штырек 3
+3,3
J15 — штырек 4
Плата процессора
цифровой обработки
сигналов
J15, штырек 4
Силовая плата
