244 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Замена сглаживающий конденсаторов
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие кожуха вентилятора на странице 230.
2. Выкрутите 4 крепежных винта сглаживающего конденсатора и из силовой платы.
 Верхний крепежный винт C152 также закрепляет провод индуктора на
силовой плате.

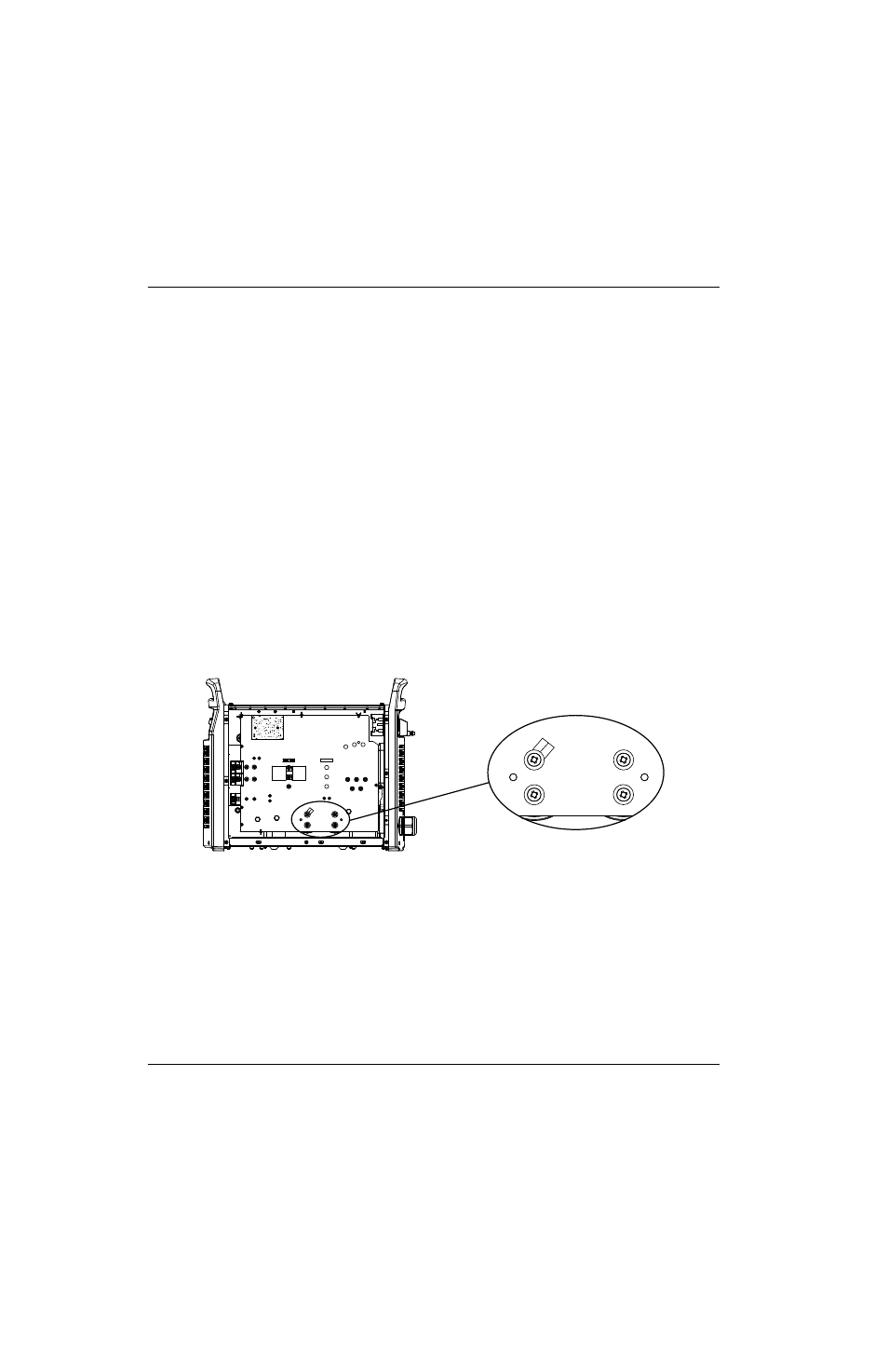

Рисунке 87
3. Со стороны вентилятора источника снимите сглаживающие конденсаторы, вытянув их.
4. Вставьте новые сглаживающие конденсаторы со стороны вентилятора источника тока, учитывая ориентацию
точек полярности по отношению к смотровому отверстию в силовой плате. См. Рисунке 88 на странице 245.
5. Вращая каждый конденсатор со стороны вентилятора, совместите его точку полярности со смотровым
отверстием на передней стороне силовой платы.
6. Закрепите провод индуктора верхним крепежным винтом C152. Вкрутите 4 крепежных винта вручную,
затем затяните их с усилием затяжки 40,3 кг-см.
№ комплекта Описание
428136 Комплект: сглаживающий конденсатор для Powermax125 480 В CSA
228888 Комплект: сглаживающий конденсатор для Powermax105 CSA, 230–400 В CE;
сглаживающий конденсатор для Powermax125 600 В CSA
428135 Комплект: сглаживающий конденсатор для Powermax125 400 В CE/380 В CCC
C151 C152
+
+
_
_
C151 C152
+
+ _
_
Крепежные винты (4)
