Powermax125 Руководство по сервисному обслуживанию 80807J

133

8 – Поиск и устранение неисправностей, проверка системы

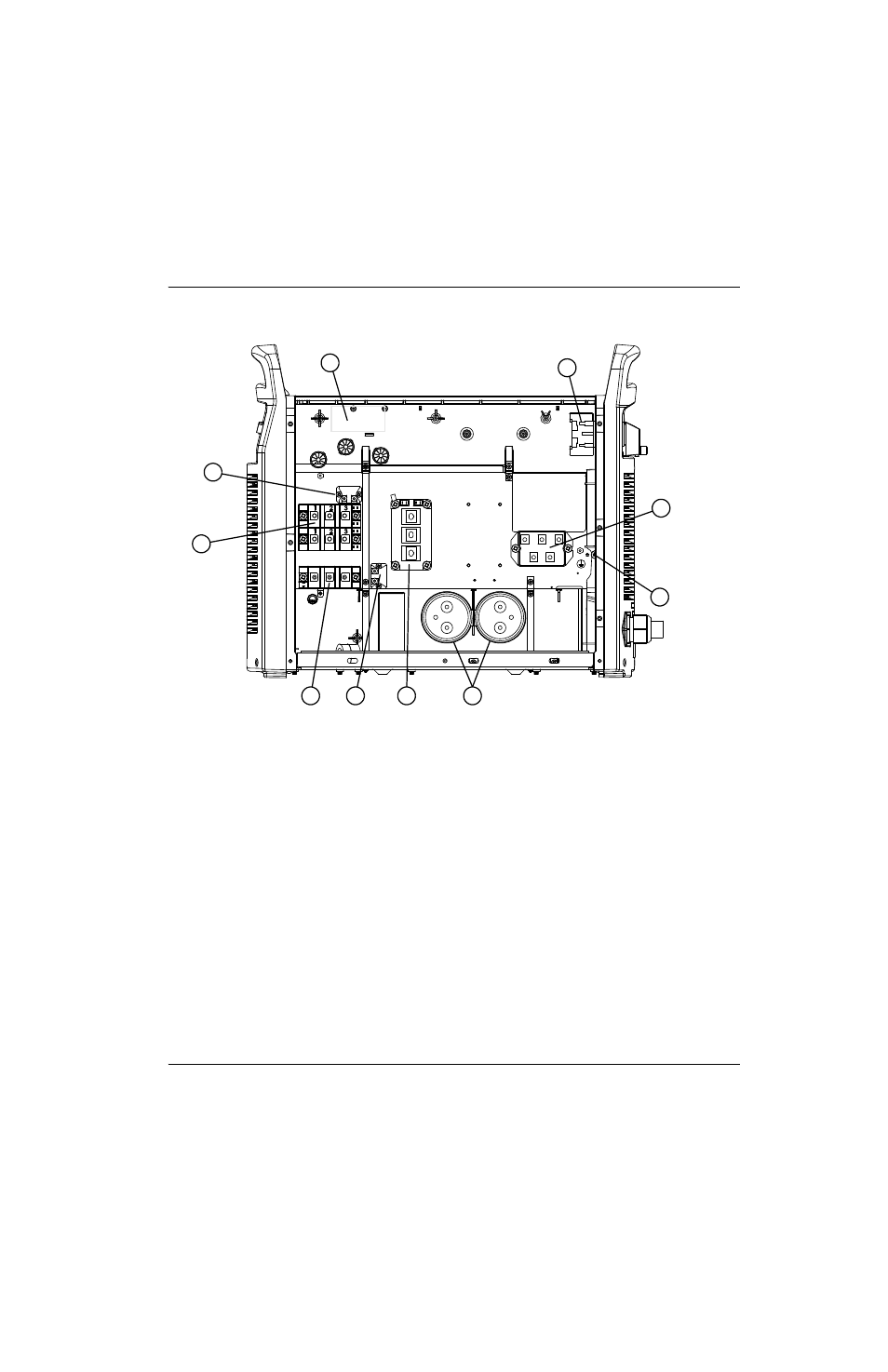

Рисунке 15 — Обзор источника тока, все системы (силовая плата отсоединена)

1

2

3

4

5

6

7

8

9

10

1 Резистор демпфера на выходе
2 Диодный мост на выходе
3 БТИЗ вспомогательной дуги
4 Резистор демпфера инвертора
5 Модуль БТИЗ инвертора

6 Сглаживающие конденсаторы
7 Заземление
8 Диодный мост на входе
9 Переключатель питания (S1)

10 Дополнительная плата последовательной

развязки
