Powermax125 Руководство по сервисному обслуживанию 80807J
7 – Механизированная резка
Подключение кабеля интерфейса машины
Powermax125 комплектуется установленной на заводе платой пятипозиционного делителя напряжения.
Встроенный делитель напряжения обеспечивает масштабирование напряжения дуги 20:1, 21,1:1, 30:1, 40:1 или
50:1 (максимальный выход — 16 В). Разъем на задней панели источника тока (см. предыдущую иллюстрацию)
обеспечивает доступ к масштабируемому дуговому напряжению и сигналам переноса дуги и зажигания плазмы.
Заводская установка делителя напряжения — 50:1. Порядок действий по
изменению данной настройки приведен на см. в разделе
пятипозиционного делителя напряжения на странице 109.
Hypertherm предлагает несколько вариантов кабелей интерфейса машины.
Для использования встроенного делителя напряжения, который обеспечивает масштабирование
напряжения дуги, помимо сигналов для переноса дуги и зажигания плазмы необходимо использовать
указанные ниже компоненты.
Деталь № 228350 (7,6 м) или 228351 (15 м) для проводов с лепестковыми разъемами.
Для кабеля с D-образным разъемом воспользуйтесь одной из указанных ниже деталей.
(Совместимы с такими продуктами Hypertherm, как EDGE
®
Pro Ti и Sensor
™
PHC.)
223354 (3,0 м)
223355 (6,1 м)
223048 (7,6 м)
223356 (10,7 м)
123896 (15 м)
Для использования только сигналов переноса дуги и зажигания плазмы используйте деталь с номером

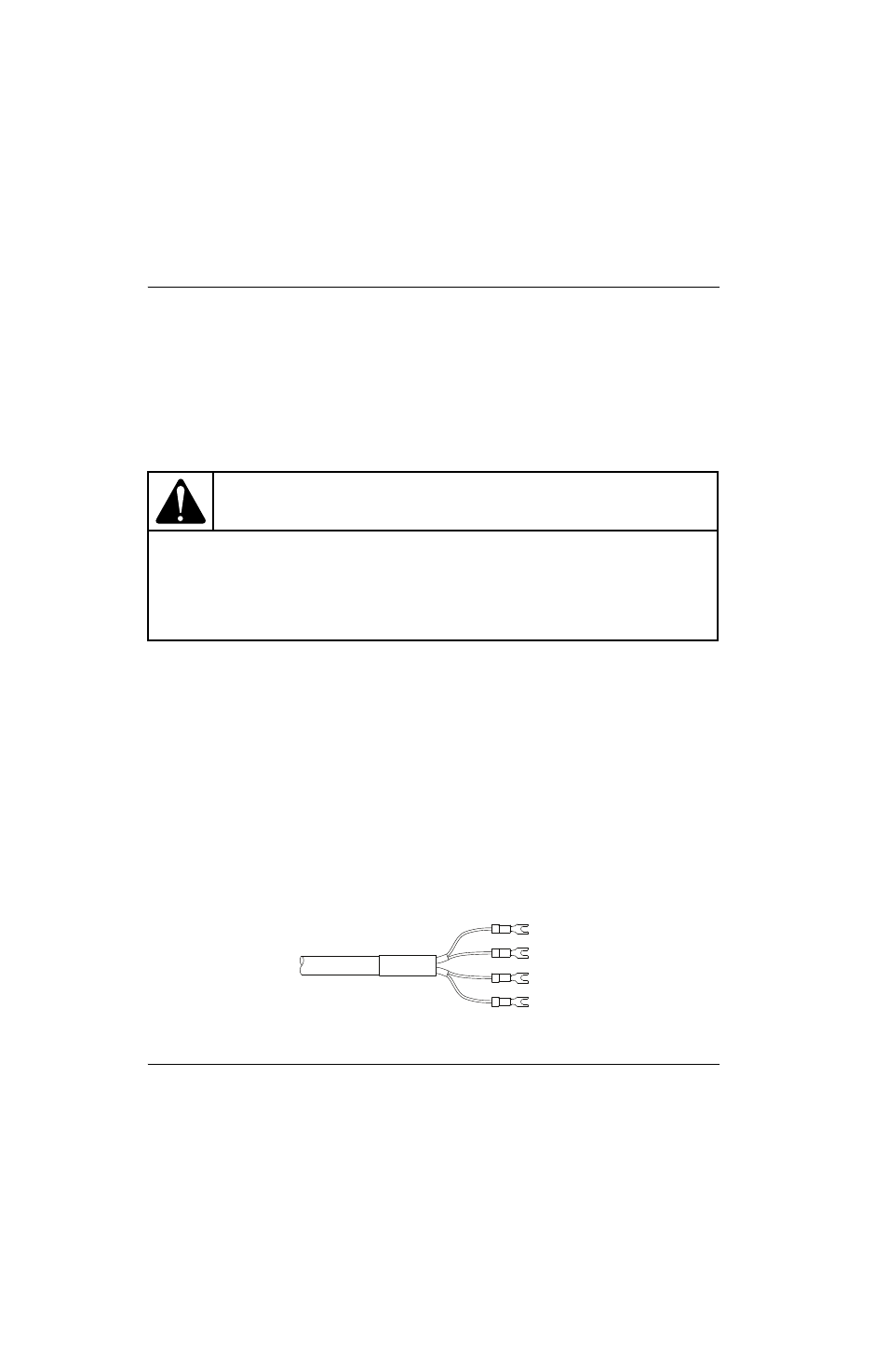

023206 (7,6 м) или 023279 (15 м). Эти кабели имеют лепестковые разъемы, как показано ниже.
ОСТОРОЖНО!
Установленный на заводе внутренний делитель напряжения обеспечивает максимальное
напряжение холостого хода 16 В. Выходное сверхнизкое напряжение с защитой
сопротивления предотвращает поражение электрическим током, тепловой удар и пожар при
нормальных условиях в интерфейсной розетке и при одиночных сбоях с интерфейсной
проводкой. Делитель напряжения не является отказоустойчивым, а выходное сверхнизкое
напряжение не отвечает требованиям по сверхнизкому напряжению для прямого
подключения к компьютерным устройствам.
