Powermax125 Руководство по сервисному обслуживанию 80807J
299
10 – Замена компонентов резака
6. Навинтите корпус резака на провод резака до упора.
Белые провода должны быть обращены вверх.
7. С помощью двух торцевых гаечных ключей на 3/8 и 1/2 дюйма или двух раздвижных ключей затяните газовый
патрубок, которым корпус резака закреплен на проводе резака, с усилием 69,1 кг-см.
8. Затяните контактный винт контрольного провода с усилием затяжки 17,3 кг-см.
9. Подсоедините переключатель колпачкового датчика и пусковой переключатель.

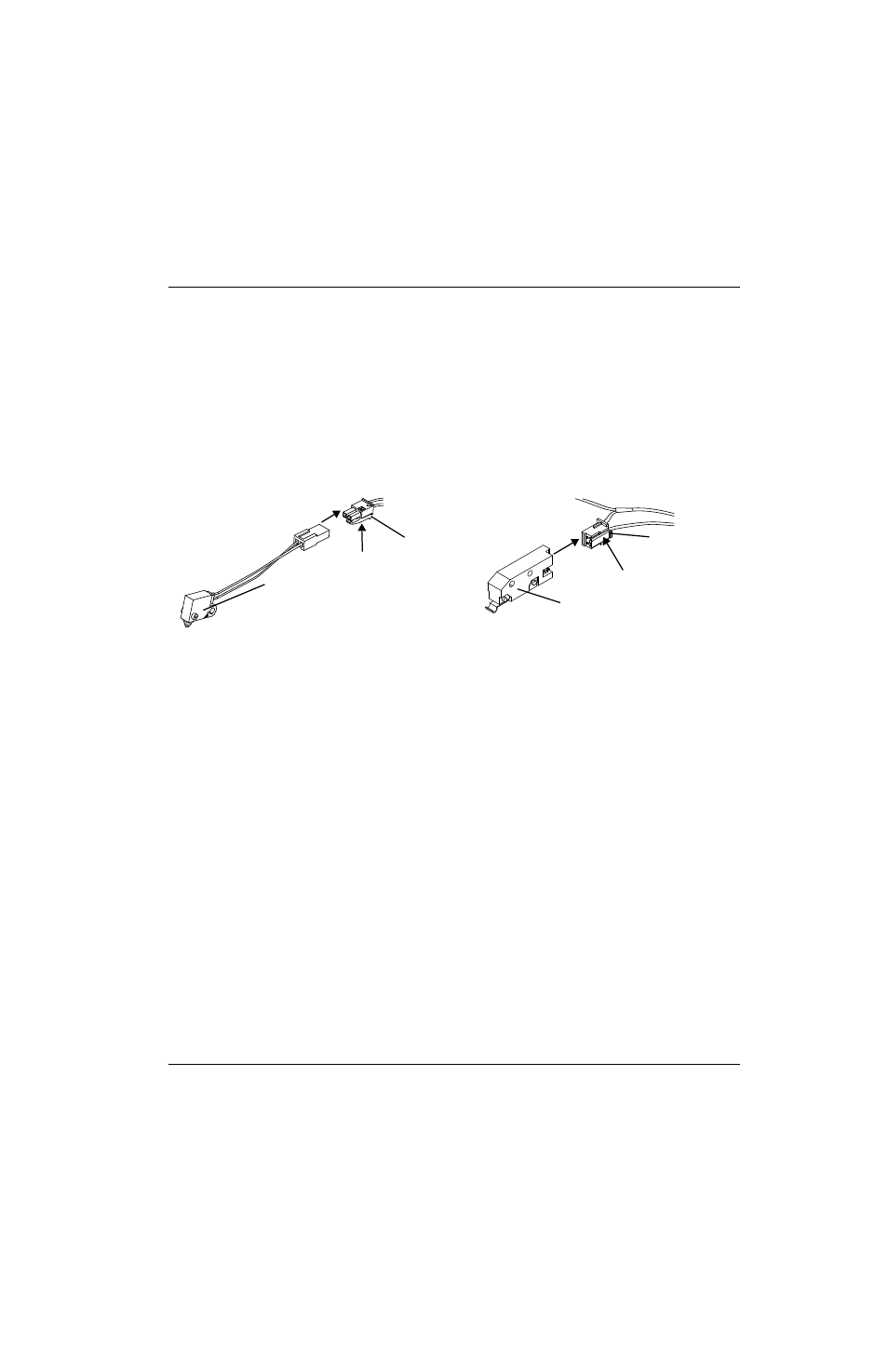

Рисунке 141
10. Выполните указанные ниже процедуры.
а. Установите компоненты, которые были сняты. См. Установка рукоятки на странице 288.
б. Подсоедините резак и источник газа и включите (ON) (I) электропитание.
Переключатель
колпачкового датчика
Выступ
Выступ
Пусковой переключатель
