8 – Поиск и устранение неисправностей, проверка системы
Тесте 2 — Шина постоянного тока
Проверка значений сопротивления
Все значения сопротивления должны измеряться при отключенном от сети кабеле
питания и присоединенных соответствующим образом внутренних проводах
источника тока.
Удалите монтажные винты из сглаживающих конденсаторов и вытащите конденсаторы из силовой платы.
Измерьте значения сопротивления согласно следующим таблицам.

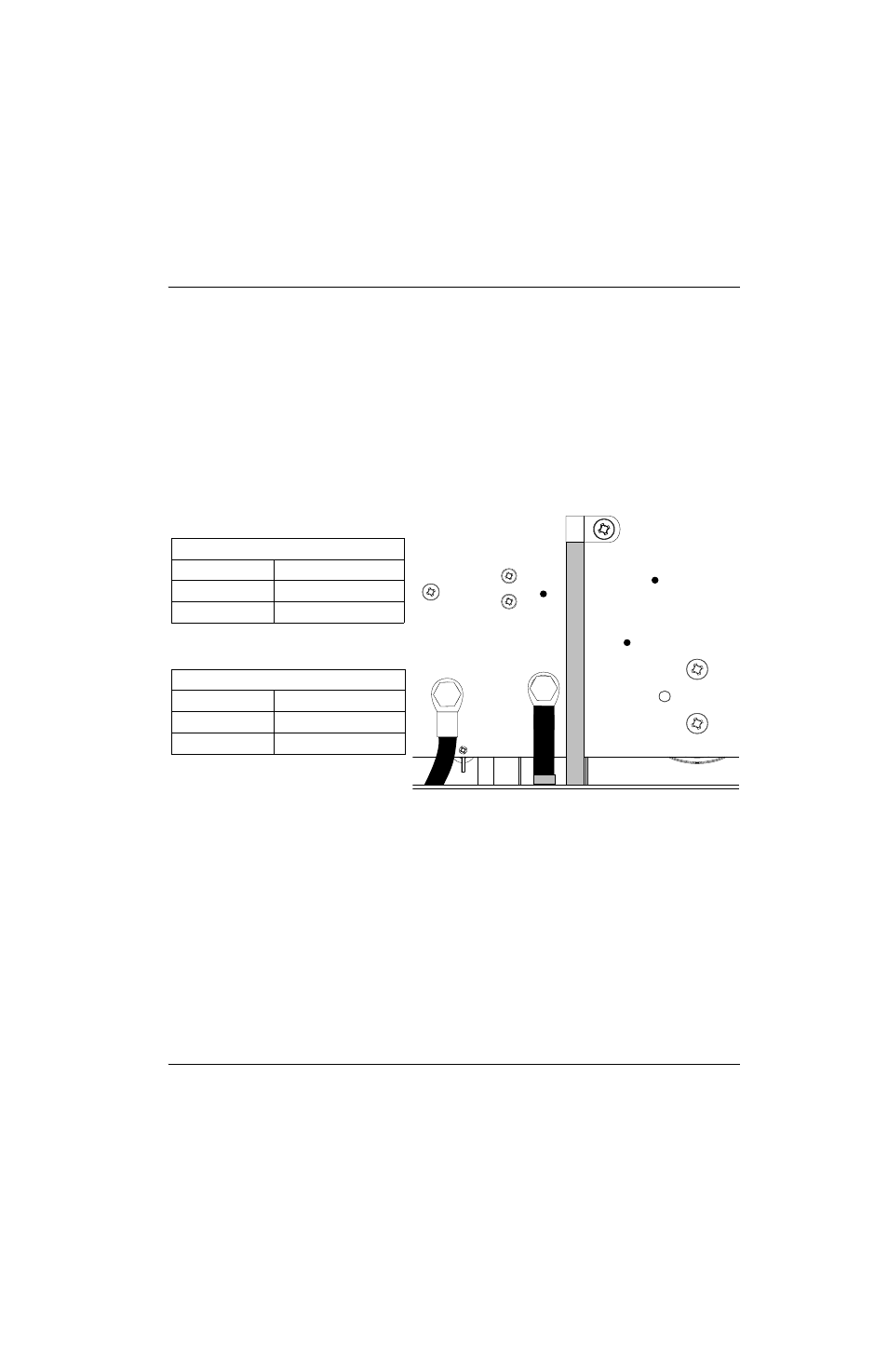

Рисунке 22
Замените крепежные винты сглаживающих конденсаторов, а затем включите (ON) питание.
Проверка напряжения
Все напряжения следует измерить после подключения входной мощности и включения машины.
(См.
При тестировании оборудования под напряжением используйте средства индивидуальной
защиты (СИЗ). Все значения равны ±50 %. Однако этот диапазон приводится только
в справочных целях. В зависимости от типа мультиметра и полярности, применяемой
в ходе снятия показаний, возможен широкий диапазон значений сопротивления.
Проверьте напряжение на модуле БТИЗ инвертора, как описано ниже.
Напряжение, измеренное на сглаживающих конденсаторах (половина напряжения на шине
или меньшие значения, указанные выше) перед использованием резака и в ходе его работы,
должно быть одинаковым.
J27
WORK
LEAD
J26
+
_
TP7
TP9
TP8
W
R
B
600 В CSA
Точки проверки
Значение
TP 7 и 9
25 кΩ
TP 8 и 9
25 кΩ
480 В CSA, 380 В CCC, 400 В CE
Точки проверки
Значение
TP 7 и 9
18 кΩ
TP 8 и 9
18 кΩ
